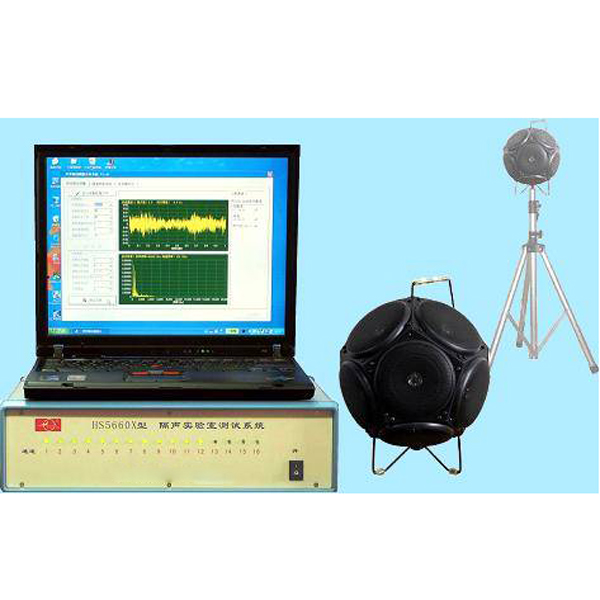

HS5660X系列 多路噪聲振動測量分析系統 產品介紹00A0 概述： HS5660X型噪聲振動測量分析系統是一種以計算機為中心，配套精密、高速、多通道噪聲振動信號同步測量分析系統，可進行大容量數據存儲、高速數據處理，實現實時FFT細譜、1/3倍頻程譜、聲壓/時間歷程分析等等各種時頻分析。并能自動生成各種分析結果圖表。該系統可根據用戶需要提供不同配置的聲學/振動分析系統，為各類聲學/振動信號做有針對性的詳細分析，并將實時分析的結果以圖形、列表或報告的形式輸出。為工程技術、質量管理人員提供詳實的產品質量判據，同時為產品的研發設計、生產工藝、質量控制提出指導性意見。

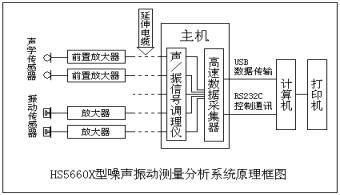

 系統主要應用范圍：環保、建筑、家電、汽車、機械等行業或相應的科研、質量技術監督等部門。 系統主要功能和特點：（功能的實現，與系統產品的實際配置相關?。?/span> 測試分析基本功能： · 系統的基本功能： · 多通道實時噪聲、振動加速度、速度和位移測量； · 聲壓、加速度隨時間變化測量； · 扣背景測量； · 聲壓級A、C計權及線性L方式；振動線性L方式； · 噪聲、振動測試通道自動校準。 · FFT窄帶頻譜分析： · 多通道細譜分析：高分辨率0.2Hz； · 多通道噪聲、振動同步分析； · 測量數據、圖譜存儲?！?/span> · OCT 1/3倍頻程分析: · 多通道1/3倍頻程聲壓級頻譜； · 多通道1/3倍頻程總聲功率級頻譜； 噪聲測量主要技術指標：（如用戶另有約定，按約定技術指標執行?。?/span> 傳聲器：Ф12.7mm（1/2″）HS14427型預極化測試電容傳聲器； 頻率范圍：20Hz～20kHz； 頻率計權：A計權、C計權、L(線性) 測量范圍：（均以2×10-5 Pa為基準） 22 ～ 135 dB（A）； 35 ～ 135 dB（C）； 40 ～ 135 dB（L線性） ?量程控制：程序控制，分四檔，量程范圍如下： 20dB檔：20dB ～ ?80dB 40dB檔：40dB ～ 100dB 60dB檔：60dB ～ 120dB 80dB檔：80dB ～ 135dB 線性范圍：> 60dB/量程檔； 時間計權：快（F）、慢（S）及時間平均； 1/3倍頻程頻譜分析：應用FFT分析技術計算1/3倍頻程聲壓級譜； 精度等級：國標Ⅰ級。 振動測量主要技術指標（以185型傳感器為例）：（如用戶另有約定，按約定技術指標執行?。?/span> 靈 敏 度： ～5 mV/mS-2； 量程：加速度：0.2～100mS-2；速度、位移：依據加速度和頻率值自動計算結果； 橫 向 比：＜5% 頻率范圍：0.5～5000KHz； 分 辨 率：0.004 mS-2； 諧振頻率：～20KHz 輸出阻抗：＜100Ω 傳感器工作溫度：-20～120℃ 外形尺寸：Φ40×30 mm； 安裝螺紋：M5mm（或磁性座）； 傳感器凈質量：32g 整機主要技術指標：（根據用戶配備的通道總數，選擇啟動N個噪聲或振動測量通道。N≤通道總數） 采樣頻率： 總采樣頻率：100kHz或200kHz； 每個通道采樣頻率：500Hz～(100/N或200/N)kHz； 測試頻率： 高測試頻率：50或100kHz；（僅啟動第一個測試通道） 每個通道采樣頻率：500Hz～(50或100/N)KHz；（按順序啟動多個測試通道） 分析頻點數：512～8192點可選； 測試分析界面顯示主要內容：（由計算機顯示器顯示） 測量有效值、脈沖峰值； 測量值/時間歷程圖； 25個等間隔時間（等間隔時間長度: 0.125、0.25、0.5、1、2、3、4、5、10S可選。實際間隔時間，視數據計算量、計算機運行速度和效率而有所延時）測量值幅值歷程記錄圖； 細譜圖、1/3倍頻程頻譜及數據； 扣背景測量結果。 輸出接口：USB數據傳輸接口、RS-232程序控制接口； 測試通道校準： 噪聲測試通道：使用HS6020型(聲)校準器（94dB/1000Hz）； 振動測試通道：使用YE5501(振動)校準激勵器(10ms-2/160Hz)； 其他： 電源：交流220V，50Hz； 外形尺寸mm：≤ 6通道：l×b×h = 300×260×100；≤16通道：l×b×h = 400×300×100； 質量：（主機）約3～5kg； 一般使用條件：溫度：-10℃ ～ 50℃； 相對濕度：30～90%； 大氣壓：86～106kPa； 長期使用條件：溫度：5℃ ～ 30℃； 相對濕度：30～65%； 大氣壓：86～106kPa； 性能符合國家標準JJG 188—2002（噪聲）、JJG233-1998（振動）中的相關要求。 標準（專用）聲源系統指標： 信號源： 白噪聲：20Hz～22.4KHz； 粉紅噪聲：20Hz～22.4KHz； 帶通噪聲：20Hz～20KHz 1/3倍頻程帶通噪聲信號； 標準信號源：（本廠可按用戶實際要求設計制造專用聲源系統） 本信號源是基于①信號源、②功率放大器、③聲源等三部分組成的標準聲源系統而設計制造的。其目的在于綜合三者的性能進行綜合調制，使聲源輸出聲場達到國家標準GB/T 4129-2003，以及標準ISO6926:1999的有關要求。 標準信號源主要技術指標如下： 頻率特征：在標準聲源的使用頻率范圍內,保證1/3倍頻程中心頻率100Hz ～ 10KHz的范圍內產生寬帶穩態聲； 同時1/3倍頻程頻帶的聲功率級之間的差＜12dB； 相鄰的兩個1/3倍頻程頻帶的聲功率級之間的差＜3dB； 指向性指數：在100Hz ～ 10KHz的范圍內，任一1/3倍頻帶聲源的指向性指數的大值＜6dB。 音頻功率放大器： 具有USB數字信號輸入接口和模擬信號輸入接口； 額定輸出功率（RMS,4Ω）:100W； 額定負載阻抗：4～8Ω； 輸入靈敏度：300mV±10mV； 過載源電動勢：≥2.0V； 頻率相應：20Hz～20KHz； 諧波失真（1KHz）：≤0.3%； 信噪比（A計權線路輸入）：≥100dB； 重量：12kg； 尺寸：寬×深×高＝435mm×410mm×155mm。 12 面體全向聲源：（用于測試聲場標定、修正和替代聲源法的聲功率級測量） 12 面體全向聲源的主要技術參數： 頻率響應：80Hz ～ 10KHz； 電功率：180 ～ 360W； 大輸出聲功率級：≥ 120dB； 阻抗：6Ω； 相位：12個揚聲器按同相位方式進行連接； 單指向聲源： 單指向聲源的主要技術參數： 頻率響應：63Hz～12.5KHz； 電功率：60～80W； 大輸出聲功率級：≥106dB； 阻抗：6～16Ω； 系統原理框圖及介紹：  傳感器標定界面示意圖：（波形圖可進行選擇放大?。?/span>  通道參數選擇界面：  聲學振動測量界面示意圖：（波形圖、頻譜圖均可進行選擇放大?。?/span>  其他聲學振動測量界面示意圖：（波形圖、頻譜圖均可進行選擇放大?。?/span>

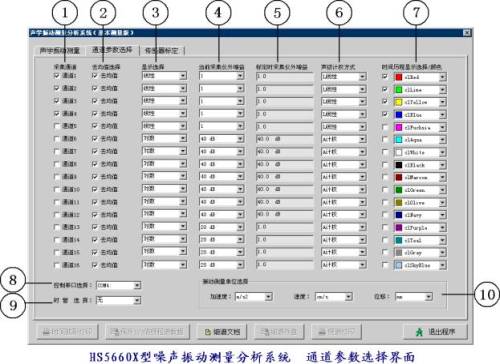

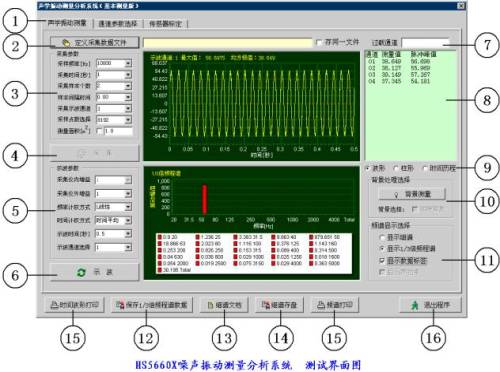

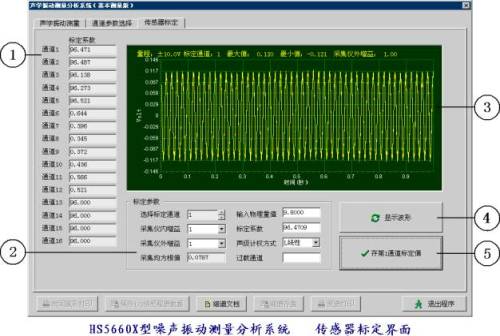

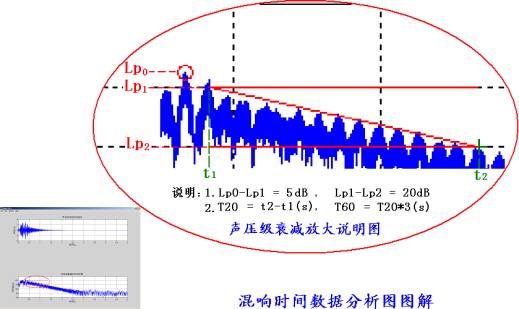

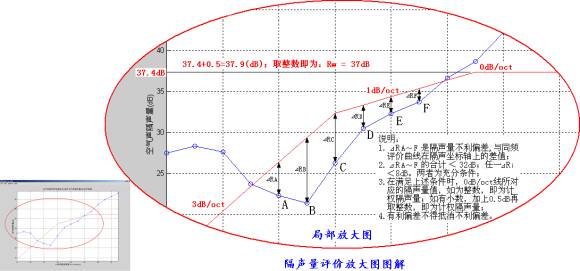

建筑聲學應用程序介紹：（聲衰減圖、隔聲量評價圖均可進行選擇放大?。?/span> · 混響時間（吸聲量）數據的采集、計算分析：（選購軟件產品）  隔聲量數據的采集、計算分析、評價：（選購軟件產品）  產品配置（選配）表： HS5660X型噪聲振動測量分析系統產品配置（選配）表
項目
| 序號 | 名 稱 | 單位 | 數量 | 備注 | 聲信
號源
系統 | 1 | 標準
聲源 | 噪聲信號、功率放大器 | 用于非標準測試聲場的標定、修正或建筑聲學測量聲場聲源。1、4項按需要選擇；其他按需要選配。 | 套 |
|
| 2 | 12面體無指向聲源 | 臺 |
|
| 3 | 單指向聲源 | 臺 |
|
| 4 | 專用
聲源 | 噪聲信號、功率放大器 | 套 |
|
| 5 | 12面體無指向聲源 | 臺 |
|
| 6 | 單指向聲源 | 臺 |
|
| 噪聲
振動
信號
采集
調制 | 7 | 聲學測量傳聲器 | 噪聲
振動
通道 |
|
| 8 | 噪聲信號前置放大器 | 9 | 專用聲信號延伸電纜 | 10 | 測試三腳架及延伸桿 | 11 | 振動傳感器 | 12 | 振動信號適配器 | 13 | 專用振動信號傳輸電纜 | 14 | 高性能多通道聲、振信號調理儀（1套） | 通道
校準 | 15 | 聲校準器 | 臺 |
|
| 16 | 振動校準器 | 臺 |
|
| 相位 | 17 | 相位監測裝置 | 套 |
|
| 信號
測量
數據
分析 | 18 | 接口板及配件 | 套 |
|
| 19 | 高速數據采集器 | 20 | 標準配置實時測試控制分析軟件
（噪聲、振動常規測量分析軟件） | 21 | 用戶
可另
行選
購的
應用
軟件 | 在線測試系統軟件（多頻段、自定義特征峰提取、甄別、分析、判斷、報警） | 套 |
|
| 22 | 建筑聲學混響時間、隔聲量、吸聲系數測量分析，隔聲量計權評價 | 套 |
|
| 23 | 替代聲源法聲功率級測量（無需消聲室、混響室，在一般條件下進行聲功率級測試） | 套 |
|
| 24 | 時域中各通道信號間的相關分析
（查找噪聲源的相對位置） | 套 |
|
| 25 | 頻域中各通道信號間的相干分析（查找因振源引發的噪聲在總噪聲中所占比重） | 套 |
|
| 26 | 發動機振動烈度自動測量分析軟件（按國標要求自動測量，測試效率高，人為誤差小） | 套 |
|
| 27 | 按用戶需要設計制作的其他應用軟件 | 套 |
|
| 結果
顯示
輸出 | 28 | 工業控制計算機P4，2.0，128M，80G，RS232口,USB口，17寸平直彩顯。亦可配商用機或筆記本計算機。 | 套 |
| 用戶可自
備或自購 | 彩色噴墨打印機 |
|
