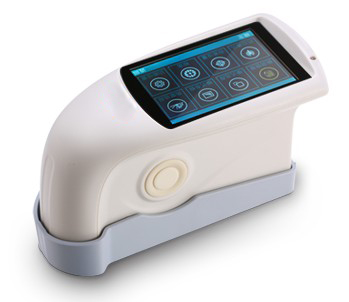

WGG-206085NC三角度智能型光澤度儀 概述 光澤度儀參照標準I S O 2 8 1 3和中國國家標準G B / T 9 7 5 4設計制造的光澤度測量?jī)x器。是全球第一款全觸摸屏操作、超大屏幕顯示的光澤度儀，配有高端品質管理軟件。具有使用方便、性能穩定、測量精準的特點，本儀器內置鋰電池供電。
一、本儀器具備以下特點 ( 1 ) 3.5英寸超大電容觸摸屏幕，高分辨率（480*320）全視角顯示，全功能觸控操作； ( 2 )符合標準I S O 2 8 1 3、A S T M D 5 2 3、G B / T 9 7 5 4、ASTM D 2457； ( 3 )美學曲面設計與人體工程學結構結合； ( 4 )三種工作模式，多種功能設置，可以滿足客戶不同的需求； ( 5 ) P C端品質管理軟件有強大的擴展功能； ( 6 )可手動輸入光澤度標準數據，方便客戶操作； ( 7 )5組測試數據同時顯示，方便對比； ( 8）高硬件配置，融入多項技術； ( 9 )內置可充電電池，節約環保； ( 10)自動關機功能,節省用電量。 二、用途 20度：適用高光澤表面，如皮革、塑膠、烤漆、汽車等行業 。 60度：適用表面都廣泛適用的光澤測量角度 。 85度：適用啞光表面，如汽車內飾，建筑涂料和木器漆等。 三、技術參數 產品型號 | WGG206085NC | 測量角度 | 20°/60°/85°;
符合標準ISO 2813、GB/T 9754、ASTM D 523、ASTM D 2457 | 特性 | 可用于油漆油墨、涂料、紙張印刷、塑膠電子、家具、陶瓷、電鍍、五金、大理石等行業的光澤度測量和光澤度數據傳遞。
提供基本測量、統計測量、連續測量、質管測量（僅上位機）多種測量模式，滿足多種使用情況。 超大彩色顯示屏，可同時顯示5組測試數據，可手動輸入光澤度數值。 | 測量光斑 | 20°:10X10 60°:9X15 85°：5X36 | 測量量程 | 20°:0~2000GU 60°:0~1000GU 85°：0~160GU | 分度值 | 0.1GU | 測量范圍
重復性
復現性 | 0-10GU 10-100GU 100-2000GU
±0.1GU ±0.2GU ±0.2%GU
±0.2GU ±0.5GU ±0.5%GU | 測量準確性 | 滿足JJG 696一級工作光澤度儀要求 | 色度響應 | CIE C光源下，CIE 1931(2°)光度相應 | 示值誤差 | ±1.2,±1.2%; | 測量時間 | 1.0s | 尺寸 | 長X寬X高=160X75X90mm | 重量 | 約350g | 語言 | 簡體中文、英語 | 電池電量 | 3200mAh鋰電池，8小時內10000次以上 | 顯示屏 | TFT 真彩 3.5inch顯示屏，電容觸摸屏 | 接口 | USB/RS-232 | 存儲數據 | 基本模式1000條，統計模式5000條，連續模式5000條 | 上位機軟件 | GQC6品質管理軟件，質檢報告打印，更多功能擴展 | 操作溫度范圍 | 0~40℃（32~104°F） | 存儲溫度范圍 | -20~50℃（-4~122°F） | 濕度 | 小于85%RH，無凝露 | 標準附件 | 充電器、USB數據線、說明書、光盤（內含品質管理軟件）、校正標準板 | 可選附件 | 微型打印機 | 注： | 如有變更，恕不另行通知 |

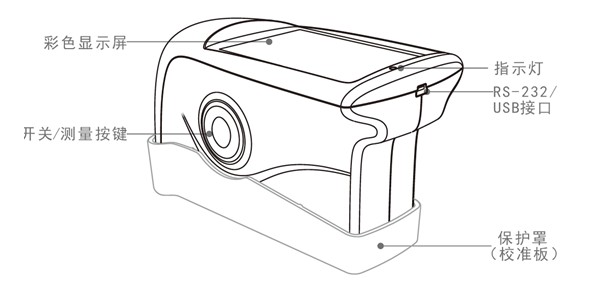

四、多種測量模式 基本模式 ：簡單的樣品測量模式，此模式下測量的記錄可以作為“統計模式”測量的標樣。 統計模式：具有統計功能的測量模式，測量時顯示被測物品的測量值、平均值、大值、小值、標準偏差、差值，并判斷Pass/Fail等。統計模式的標樣為以基本模式中一次樣品測量為標準，如果要用以前的標樣，可以在查看記錄中標樣調入。 連續模式：在此模式下測量前可以設置“測量次數”和“間隔時間”，“間隔時間”單位是秒。當按測量鍵開始測量時，儀器會根據設置好的間隔時間自動測量，達到“測量次數”中設置的次數為止。 五、外部結構組成說明

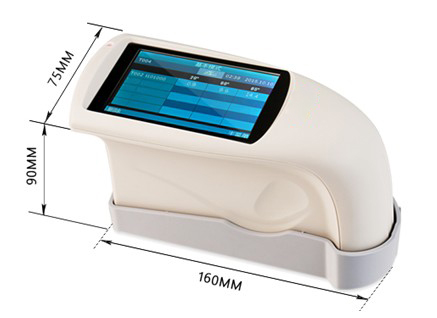

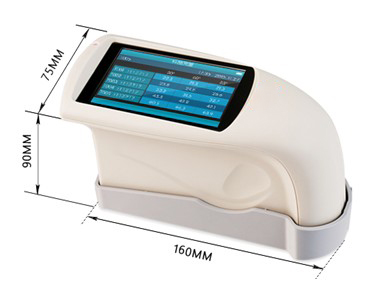

彩色顯示屏：顯示測量數據，儀器操作導航。 開關/測量按鍵：長按3秒開機或關機；短按為測量。 指示燈：開機綠燈亮，完成開機燈滅；電量不足亮紅燈警告； 充電中紅燈常亮，充滿電綠燈常亮。 R S - 2 3 2 / U S B接口：該接口為共用接口，儀器自動判斷連接。U S B接口用于與P C連接通信，R S - 2 3 2接口用于連接打印機; U S B線連上電源適配器和P C電腦，插入儀器可以對儀器充電(外接電源適配器的規格為5 V  2 A )。 保護罩（校準板）：測量口徑的保護罩；內置校準板用于儀器校準。 六、GQC6上位機軟件部分功能拓展說明 GQC6是與光澤度儀配套的上位機軟件，用于與PC端連接測量,將儀器與上位機軟件連接之后，上位機可對儀器進行如下操作如: 查詢狀態;進行校準;修改校準值;測量;數據管理(查看記錄、刪除記錄、導出記錄、打印報表）設置時間和日期；設置語言；角度選擇；設置測量自動保存記錄或不保存等功能。 七、儀器日常維護及保養 (1)本儀器為精密光學儀器，請妥善保管和使用儀器，應避免在潮濕、強電磁干擾、強光、灰塵大的環境下使用和儲存儀器。建議在標準實驗室環境下使用和儲存儀器（溫度20攝氏度，1個標準大氣壓，濕度50~70%RH）。 (2)標準板為精密光學元件，要妥善保管和使用，避免用銳物磕碰工作面，避免用污物弄臟工作面，避免在強光下暴曬標準板。定期用柔軟擦拭布蘸酒精清潔標準板。 八、尺寸

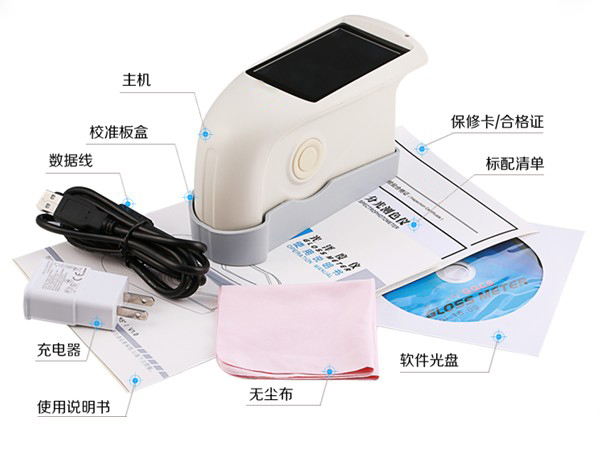

九、標配配件
注意事項 本儀器屬于精密測量?jī)x器，在測量時，應避免儀器外部環境的劇烈變化，如在測量時應避免周?chē)h(huán)境光照的閃爍、溫度的快速變化等。在測量時，應保持儀器平穩、測量口緊貼被測物體，并避免晃動、移位；本儀器不防水，不可在高濕度環境或水霧中使用。保持儀器整潔，避免水、灰塵等液體、粉末或固體異物進入測量口徑內及儀器內部，應避免對儀器的撞擊、碰撞。 儀器使用完畢，應關機，并將儀器、標準板放進儀器箱，妥善保存。儀器應存放在干燥、陰涼的環境中。 用戶不可對本儀器做任何未經許可的更改。任何未經許可的更改都可能影響儀器的精度、甚至不可逆轉的損壞本儀器。

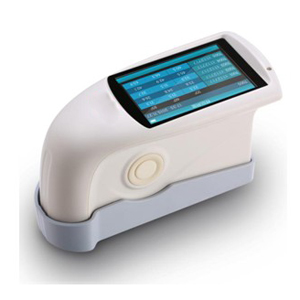

WGG-206085N三角度光澤度儀 概述 本光澤度儀是參照標準I S O 2 8 1 3和中國國家標準G B / T 9 7 5 4設計制造的光澤度測量?jī)x器。是全球第一款使用3.5英寸超大屏幕顯示的光澤度儀，具有使用方便、性能穩定、測量精準的特點。
一、本儀器具備以下特點：
1、3.5英寸超大彩色屏幕，高分辨率（480*320）全視角顯示； 2、符合標準ISO 2813、ASTM D 523、GB/T 9754、A S T M D 2 4 5 7； 3、簡潔、大氣外觀造型設計與符合人體工程學的結構設計結合； 4、三種測量角度（2 0°6 0°8 5°），可以同時測量； 5、PC端品質管理軟件有強大的功能擴展； 6、靈活選擇開機自動校準，操作簡單方便； 7、5組測量數據同時顯示,方便對比； 8、高硬件配置，融入多項技術； 9、內置可充電電池,節約環保； 10、自動關機功能,待機時間長。 二、用途 20度：適用高光澤表面，如皮革、塑膠、烤漆、汽車等行業 。 60度：適用表面都廣泛適用的光澤測量角度 。 85度：適用啞光表面，如汽車內飾，建筑涂料和木器漆等。 技術參數 產品型號 | WGG-206085N | 測量角度 | 20°/60°/85°;
符合標準ISO 2813、GB/T 9754、ASTM D 523、ASTM D 2457 | 特性 | 可用于油漆油墨、涂料、紙張印刷、塑膠電子、家具、陶瓷、電鍍、五金、大理石等行業的光澤度測量。 提供基本測量模式，滿足基本光澤度測試。 超大彩色顯示屏，可同時顯示5組測試數據。 | 測量光斑 | 20°：10X10 60°：9X15 85°：5X36 | 測量量程 | 20°:0~1000GU 60°:0~1000GU 85°：0~160GU | 分度值 | 0.1GU | 測量范圍
重復性
復現性 | 0-10GU 10-100GU 100-1000GU
±0.1GU ±0.2GU ±0.2%GU
±0.2GU ±0.5GU ±0.5%GU | 測量準確性 | 滿足JJG 696二級工作光澤度儀要求 | 色度響應 | CIE C光源下，CIE 1931(2°)光度相應 | 示值誤差 | ±1.5,±1.5%; | 測量時間 | 0.5s | 尺寸 | 長X寬X高=160X75X90mm | 重量 | 約350g | 語言 | 簡體中文、英語 | 電池電量 | 3200mAh鋰電池，8小時內10000次以上 | 顯示屏 | TFT 真彩 3.5inch顯示屏 | 接口 | USB/RS-232 | 存儲數據 | 基本模式1000條 | 上位機軟件 | GQC6品質管理軟件，質檢報告打印，更多功能擴展 | 操作溫度范圍 | 0~40℃（32~104°F） | 存儲溫度范圍 | -20~50℃（-4~122°F） | 濕度 | 小于85%RH，無凝露 | 標準附件 | 充電器、USB數據線、說明書、光盤（內含品質管理軟件）、校正標準板 | 可選附件 | 微型打印機 | 注： | 如有變更，恕不另行通知 |
四、操作說明 ( 1 )開關機 長按“開關/測量按鍵”3秒開機，指示燈將會點亮并顯示Logo界面，稍等數秒后，儀器將自動進入測量界面，開機后再次長按“開關/測量按鍵”3秒關機。如5分鐘內未對儀器進行操作，儀器將進入息屏狀態； 息屏后1分鐘內未對儀器進行操作，儀器將自動關機。 ( 2 )校準 自動校準說明：本儀器具有開機自動校準功能，但為了更加方便靈活使用儀器，設計了可選擇開機是否自動校準功能。即當上一次關機是手動關機，下次開機將會自動校準；當上一次關機是5分鐘息屏后自動關機，下次開機將不會自動校準。 ( 3 )測量 本型號儀器測量模式是基本模式。 基本模式即樣品測量模式，直接顯示光澤度測量值，屬于單次測量，同時可以顯示5組測量數據。 五、上位機軟件部分功能拓展說明 將儀器與上位機軟件連接之后，上位機可對儀器進行如下操作 （1） 查詢狀態；(儀器基本信息,如:儀器型號、儀器S N碼等信息） （2） 進行校準； （3）修改校準值;（謹慎操作，由廠家或有資質的計量研究院進行操作） （4） 測量; （5） 數據管理；(查看記錄、刪除記錄、導出記錄、打印報表） （6） 設置時間和日期； （7） 設置語言； （8） 設置測量自動保存記錄或不保存。 六、儀器日常維護及保養 ( 1 )本儀器為精密光學儀器，請妥善保管和使用儀器，應避免在潮濕、強電磁干擾、強光、灰塵大的環境下使用和儲存儀器。建議在標準實驗室環境下使用和儲存儀器（溫度2 0攝氏度，1個標準大氣壓，濕度5 0 ~ 7 0 % R H）。 ( 2 )標準板為精密光學元件，要妥善保管和使用，避免用銳物磕碰工作面，避免用污物弄臟工作面，避免在強光下暴曬標準板。定期用柔軟擦拭布蘸酒精清潔標準板工。 七、尺寸
八、標配配件
注意事項 本儀器屬于精密測量?jī)x器，在測量時，應避免儀器外部環境的劇烈變化，如在測量時應避免周?chē)h(huán)境光照的閃爍、溫度的快速變化等。在測量時，應保持儀器平穩、測量口緊貼被測物體，并避免晃動、移位；本儀器不防水，不可在高濕度環境或水霧中使用。保持儀器整潔，避免水、灰塵等液體、粉末或固體異物進入測量口徑內及儀器內部，應避免對儀器的撞擊、碰撞。 儀器使用完畢，應關機，并將儀器、標準板放進儀器箱，妥善保存。儀器應存放在干燥、陰涼的環境中。 用戶不可對本儀器做任何未經許可的更改。任何未經許可的更改都可能影響儀器的精度、甚至不可逆轉的損壞本儀器。
|
