VMS系列
二次元影像測量?jī)x

型號:

VMS系列

查看同類

名稱:二次元影像測量?jī)x

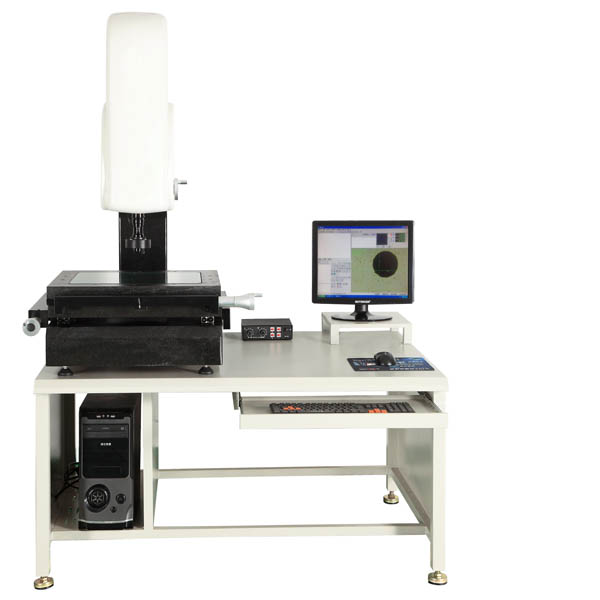

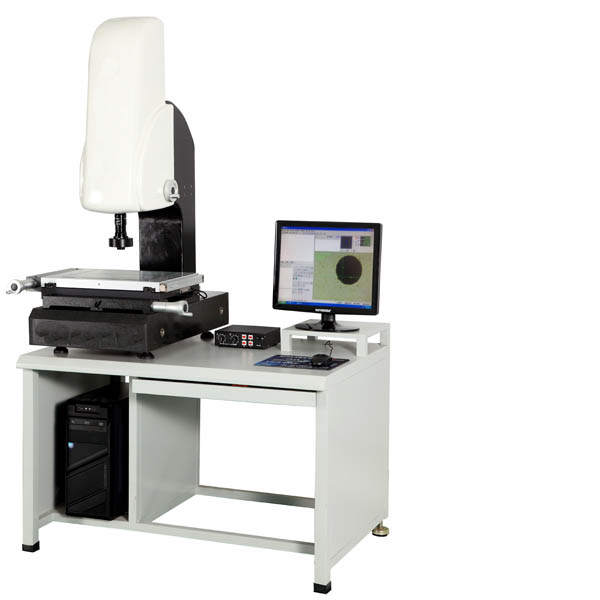

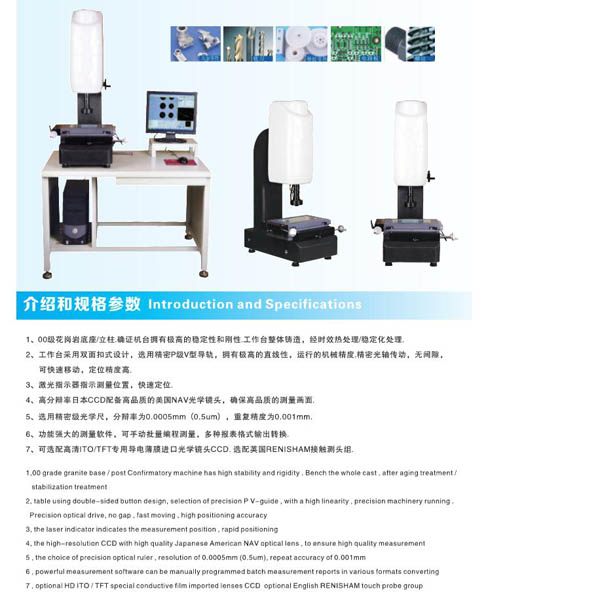

1、00級大理石底座立柱/工作臺面,保證具有高的儀器穩定性及剛性.
2、臺灣精密V型導軌和研磨級光軸；確保儀器高穩定性，高精度，高速度
3、國產新天高精度光柵尺0.5um
4、手動變倍鏡頭，改變倍率后不需要重新校正。
5、日本SONY索尼高分辯率彩色攝像機800TV線，保證擁有高品質的測量畫面。

聯系電話,021-6573 0171

上海精密儀器儀表有限公司
021-6573 0171
網站:Shjingmi.com
sh,是"上海"首字母
jingmi,是"精密"全拼
合在一起,shjingmi.com
傳真:021-6573 2715
郵箱:123@shjingmi.com

留言咨詢

型號	名稱	結構	X,Y軸測量范圍	Z軸范圍	分辨率	精度	備注
VMS2010	二次元影像測量?jī)x	懸臂(手動) X,Y軸移動 Z軸上下移動	200*100	有效空間245mm 調焦行程180mm 工作距離95mm	光學尺分辨率：X/Y/Z軸0.0005mm	≤3UM+L/200
VMS3020	二次元影像測量?jī)x	懸臂(手動) X,Y軸移動 Z軸上下移動	300*200	有效空間245mm 調焦行程180mm 工作距離95mm	光學尺分辨率：X/Y/Z軸0.0005mm	≤3UM+L/200
VMS4030D	二次元影像測量?jī)x	龍門(電動) X,Y軸移動 Z軸上下左右移動	400*300	有效空間245mm 調焦行程180mm 工作距離95mm	光學尺分辨率：X/Y/Z軸0.0005mm	≤3UM+L/200
VMS5040D	二次元影像測量?jī)x	龍門(電動) X,Y軸移動 Z軸上下左右移動	500*400	有效空間245mm 調焦行程180mm 工作距離95mm	光學尺分辨率：X/Y/Z軸0.0005mm	≤3UM+L/200

規格參數		VMS2010	VMS3020	VMS4030		VMS5040
工作臺	X/Y軸行程	200*100	300*200	400*300		500*400
	Z軸行程	有效空間245mm,調焦行程170mm 工作距離95mm
	玻璃臺面尺寸	300*200	330*230	430*330		530*430
	傳動型式	XYZ三軸精密V型交叉導軌！X/Y軸光桿傳動、Z軸光軸傳動
數字測量系統		光學尺分辨率：X/Y/Z軸0.0005mm
		多功能數據處理器可測點、線、圓弧、圓、角度等
影像瞄準系統		攝像機：日本彩色1/3″CCD 攝像機放大倍率30-230X
		鏡頭：高清變倍鏡頭//連續放大倍率0.7-4.5X
照明系統		表面光源與透射光源LED冷光源、壽命長、亮度可調
儀器外形尺寸（LWH）		6004001100	7505001100		8506001200	10507501200
儀器重量（KG）		150	180		250	280

儀器選配件

儀器配件	1X鏡筒（標配） 0.5X鏡筒（選配）
變焦鏡	0.7X～4.5X 0.7X～4.5X
附加鏡	視頻倍率	物方視場（mm）	視頻倍率	物方視場(mm)		工作距離
0.5X(選) 標 配 2X（選）	15X～115X 30X～230X 60X～460X	20～3.2 10～1.6 5～0.8	7.5X～48X 15X～96X 30X～190X		40～6.4 20～3.2 10.6～1.6	175 96 32

儀器配置表

機型	VMS2010/3020/4030/5040（新機型）
CCD	高分辨率彩色CCD1/3〞700TVL（日本索尼）
鏡頭	連續變倍高清晰鏡頭
軟體	VMS測量軟體（含視頻卡、光碟及加密鎖）
光柵尺	高分辯率光柵尺寸0.0005MM
LED光源	LED冷光源長壽命可調光源
數據處理器	多功能數據集中型處理盒
導軌	臺灣高精度V型導軌
鑄件工作臺	整體鑄造,多次處理一體工作臺
基座及機身	00級大理石

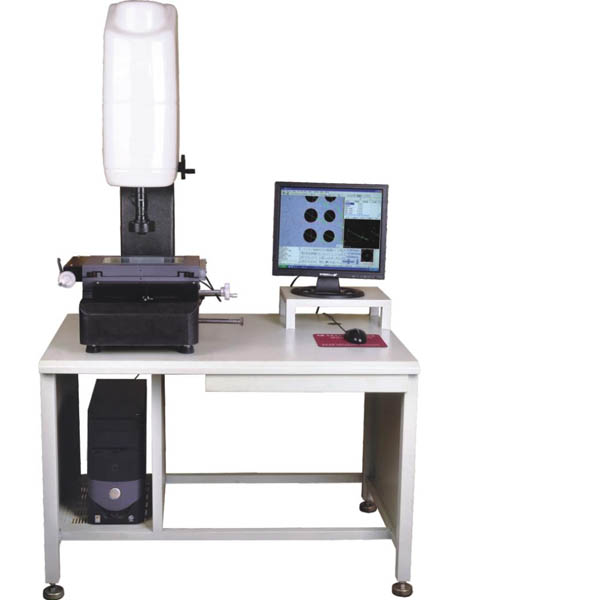

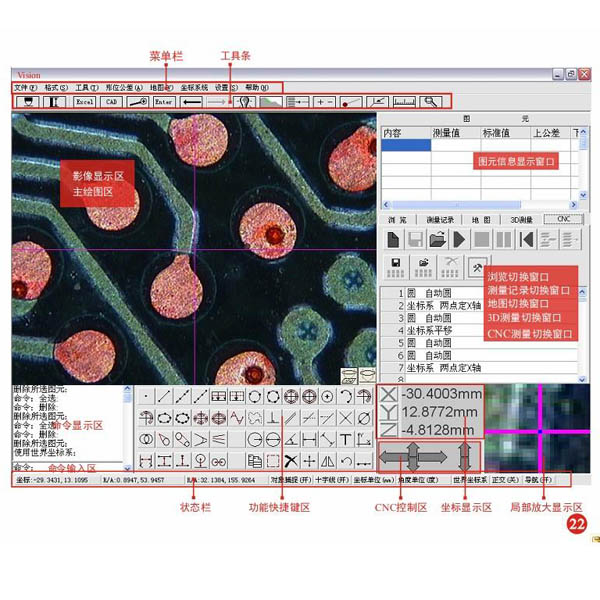

測量軟件介紹

vws 4.JPG

測控軟件擁有完善的2D幾何測量功能，與同類軟提供了快捷方便的本土化服務。

測控軟件功能強大、高精度、運行穩定可靠、各個操作界面簡單直觀。

1、自動抓取測量功能(自動捕捉點、線、圓，圓弧等)

將工件放置在軟件主界面中時，只需選取相應的繪圖命令，軟件智能精準地自動繪出工件實時影像中的線、圓等圖元，這種繪圖方法較肉眼取點更精準更快速，而且避免了人為誤差。

A點選圓功能：點擊相應的區域(如圓內任意區域)，該功能會自動擴展，找到合適的邊界點并生成圖元。

B自動測繪工具面板：包括基本的框選直線、框選圓、框選橢圓、框選弧、點選圓、線選點等多項智能測繪功能。

2、測控軟件具備了多樣式、人性化的功能

A 客戶根據需要設置客戶坐標(相對坐標系)，可以使用多種方式進行客戶坐標的設置。待檢測件不需擺正，即可完成測量工作。

B 具有自動保存功能，可根據需要設定自動保存的時間，以防止突然斷電等突發情況。

C提供簡體中文、繁體中文、英文操作環境，并可快速切換。

D 多種輸出格式選擇，如：DXF、Word、Excel .CAD等。

E可選擇性輸出數據與圖像文檔。

F具有SPC統計分析功能，方便用戶對測量數據進行統計分析。

G可以直接在影像區對圖像中的元素進行標注。

H具有兩線相切弧工具，可用于確定線弧切點等功用。

J測控軟件還提供對焦輔助功能(對焦指示器)，光源調節輔助功能(亮度指示器,提高了操作效率。

3、地圖功能

人性化的地圖導航功能可以幫助你在大工件上快速定位局部位置，縮短了操作需要的尋找時間。打開地圖可以虛擬測量或?qū)Ш健?/span>

4、全自動及手動CNC測量

CNC編程測量分為全自動和手動模式，在全自動CNC模式下，進行大批量工件檢測時，只需要對測量過程進行一次編程即可自動進行多次全自動重復測量。對于手動工作臺采用手動CNC模式，可實現模擬CNC的自動測量功能，提高工作效率。

5、圖紙比對

打開CAD設計圖紙，與實際影像不吻合，使用圖紙比對中的擺正功能可以將打開的圖紙與影像重合。使用擺正后的圖形，可以進行測量或做簡單比對。

6、SPC統計

內置SPC（統計過程控制)功能，可以在測量后讀取指定的測量數據，生成X-R、Xm-R等控制圖，并計算大值，小值、平均值、標準差、偏移值、Ca、Cp、Cpk等統計系數。SPC數據的采集在圖元數據區中，在您想要采集的數據上雙擊左鍵就會彈出數據采集框：如圖所表示，就可以進行數據采集了。然后彈出數據采集設置窗口，在這里可以輸入設定標準值，以及數據的上、下限，點擊“確定”之后數據就會變?yōu)榧t色，表明數據被SPC進行了采集，如圖：這樣繼續進行統計數據，當統計到足夠多的數據時候再次點擊切換到SPC窗口，可以看到各種SPC數據已經生成（下圖是制程圖）SPC數據的圖表分析圖包括Ca、Cp、Cpk值以及涉及到品管部門需要的數據，用戶可以通過顏色判斷數據是否合格。

7、測量范圍

產品二維平面的：長、寬、R角、弧度、直徑、半徑、倒角、行位公差、圓柱外徑/內徑、

圓錐的頂角、球直徑、圓柱外直徑（無垂直橫截面）、圓柱內直徑、圓柱度、圓柱垂直度

同軸度等。

3D探針測量（選配）

圓柱外徑：

圓柱內徑

圓錐頂角

球直徑

R角

兩面夾角

高度

寬度

兩面距離

面寬

圓柱外直徑（無垂直橫截面）

圓柱內直徑

直線度

平面度

圓度

圓柱度

平面垂直度

圓柱垂直度

平行度

傾斜度

同軸度

vws 2.JPG

vws 3.JPG

vws 5.JPG

vws 1.JPG
