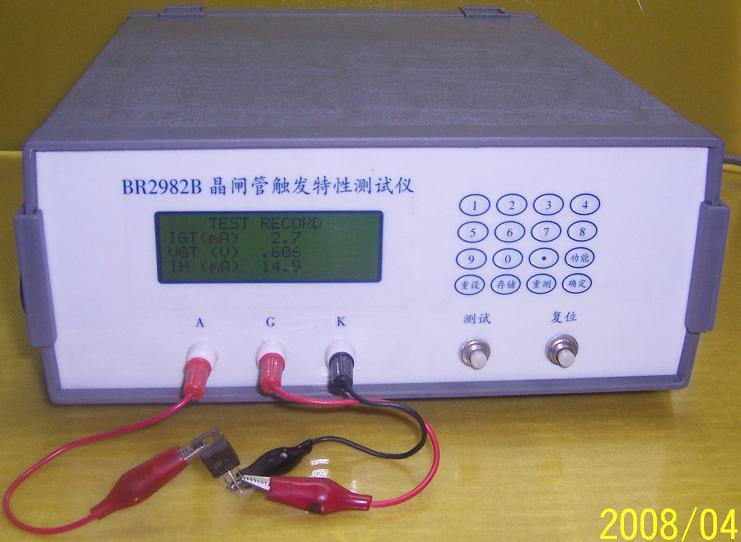

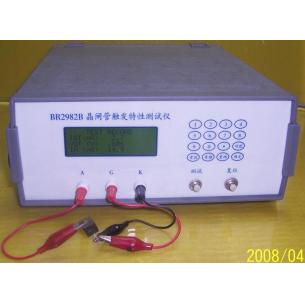

BR2982B系列晶閘管觸發維持特性測試儀 BR2982B型晶閘管觸發特性測試儀說明書 微機控制，LCD顯示； 單向晶閘管一次測試三個參數； 雙向晶閘管的兩個方向測試一次完成； 操作方便，只按動一個按鈕測試； 帶超標準聲響報警；
BR2982B型晶閘管觸發特性/維持電流測試儀,是根據GB4024-83《半導體器件反向阻斷三極晶閘管的測試方法》標準要求的測試方法設計的,它采用脈沖法測試晶閘管,可排除被測管發熱的影響,保證符合標準的規定,從而保證了測試的準確度。 隨著近年來半導體技術的發展,器件的產量迅猛發展，使用傳統測試儀由于測試功能的限制而無法適應其發展。針對上述情況,本機設計的目的是快速的完成測試任務。 本機具有過電壓和過電流的保護功能,各檔級的IH、IGT即為大電流值,因而對被測管有保護作用。 一：技術條件; 1. IGT: 1.1 波形為階梯波. 1.2 幅度0.5mA-40-400mA,自動掃描,準確度≤±2.5％±2字。 1.3 LCD顯示。 2. IH: 2.1 量程3－100-1000mA，自動掃描,準確度≤±2.5％±１mA。 2.3 LCD顯示。 3 VGT: 3.1 量程0-4000mV, 準確度≤±2.5％±100mV。 4． 測試速度：按一次測試一次。 5. 使用條件: 電 源:220V±5％，頻率50-60HZ。 環境溫度:0-40℃。 相對濕度:≤80％RH。 工作方式:連續。 6. 其它： 外形尺寸:250*260*100mm。 重 量:2.5Kg。 耗 電:≤20VA。 7. 配套性: 主 機 一臺 測試夾 三支 電源線 一條 保險絲(0.5A) 二支 說明書 一本 二：使用方法: 1：開機后，LCD屏顯示： Test breed 測試類別 1,one waythyratron 單向SCR 2-4,both waythyratron 雙向SCR(2-4即加測Ⅱ、Ⅲ或Ⅳ象限) Pack 1 to 4 請選1到4 選擇后，LCD屏顯示： alerting 報警設置 No-0, Yes-1 0,不報警。1,報警 選擇不報警時直接進入測試功能。選擇報警時，LCD屏顯示： set alerting IH(mA)< ? 設置IH值 bound 1-1000mA 范圍1-1000mA 這時候輸入IH的大值，單位mA。當超出大值時報警器發聲報警。超出大設置范圍將清除設置并要求重新設置。設置完按“確定”后LCD屏顯示： set alerting IGT(mA)< ? 設置IGT值 bound 1-400mA 范圍1-400mA 這時候輸入IGT的大值，單位mA。當超出大值時報警器發聲報警。超出大設置范圍將清除設置并要求重新設置。設置完按“確定”后LCD屏顯示： set alerting VGT(mA)< ? 設置VGT值 bound 500-4000mA 范圍500-4000mA 這時候輸入IGT的大值，單位mA。當超出大值時報警器發聲報警。超出大設置范圍將清除設置并要求重新設置。設置完按“確定”后進入測試： 選擇后顯示： Plan test… 準備測試 spack! 按觸發！ 測試時，每次按A,G,K夾好被測管后需按一下“測試”鍵，即測試一次并顯示IGT，VGT和IH共3個參數或測雙向管時同時顯示Ⅰ和(Ⅱ、Ⅲ、Ⅳ)象限之一，兩組共6個參數。 測試并顯示參數后，按“重設”鍵可恢復到開機的初始畫面且重新選擇功能已完成相應的任務。 設測雙向SCR時接上單向SCR會死機，應按“復位”鈕重新設置才能使用。 本機顯示為： TEST RECORD 測試結果 IGT（mA） xxx xxx 前一組為Ⅰ象限數據 VGT （V） xxx xxx 后一組為Ⅱ、Ⅲ或Ⅳ象限數據 IH (mA) xxx xxx (后一組數據在第一頁設置時選擇) （注:Ⅰ象限指A1加正電、G加正電。Ⅱ象限指A1加負電、G加正電。Ⅲ象限指A1加負電、G加負電。Ⅳ象限指A1加正電、G加負電。） 按動測試鈕前，請確認已接觸良好。否則測試會出錯或程序走亂導致無法測試，這時應按動“重設”鍵，重新設定才能使用。 三：工作原理： 測試時，CPU經IC1（DA）設置了較大的IH值，且經IC3，IC4線性隔離送到TR1輸出至被測管的A-K間。CPU另經IC2（DA）設置了從小逐漸增大的IGT，且不斷測試VGT值，當測試到被測管的A-K已導通，IGT和VGT的測試即告完成。 其后CPU經IC2（DA）使IGT=0后，CPU又經IC1（DA）將IH值逐漸減少，直到被測管的A-K斷開時記下IH值。 當IGT到大時還不見被測管的A-K導通，CPU自動閉合J3，使IGT跳高量程，這時IGT可在35mA-400mA內操作。 被測管的A-K導通后將IGT置0,這時發現被測管的A-K自動斷開，說明IH的初始設置太小，CPU會將J1吸合使IH換高檔而保證測試。 VGT的測試轉換由IC8完成。 LCD在CPU的控制下承擔顯示工作。CPU的P1口接受鍵盤的輸入。 CPU的12腳接“測試”按鈕，按動按鈕的下拉可使測試開始。 CPU的27腳接報警電路，被測管參數不合格時該腳輸出高電平。 CPU的12和27腳的電平均為1個TTL的能力，用戶需擴充機械化自動測試時可充分利用其功能，但要注意，12腳下拉應是不超過300ms寬度的脈沖而不是直流電平，脈沖的下降沿有效。 測試時遇被測管某腳開路，本機將停止測試或顯示出錯，且有的顯示不再更新。這時應按動“重設”鍵，重新設定才能使用。 四：檢驗方法: 檢驗時,應備有記憶示波器，1W，10W標準電阻(均為±0.5%，1W)各一支。 檢驗觸發電流時，在測試條件下在被測管G端子串連好標準電阻，(在被測管IGT=40-400mA，1-40mA檔分別用1W,10W標準電阻)，將G,K連接至示波器Y軸測試并讀VGT值，(K端子接示波器地)。將電阻兩端電壓連接至示波器Y軸測試并讀IGT值。誤差由電阻兩端電壓除電阻值計算得IGT值和被測管G端不串電阻時本機測得的值對比得出。 五：維修與校正； 電位器W1，用于校正IH高端(低檔80mA左右，高檔800mA左右) 電位器W2，用于IC5調零，一般調到1/2位置即可。 電位器W3，用于基準電壓調準。IC8的14腳電壓在4.096V即可。 當IGT高端有誤差(低檔30mA左右，高檔300mA左右)需校正時，可稍增減R9的值來校正。 注意；繼電器是本機的易損件，應用同型號同電壓部件更換。 BR2982B裝箱單： 主 機 | 一臺 | 電源線 | 一條 | 測試夾 | 三支 | 保險絲(0.5A) | 二支 | 說明書 | 一本 |
|
|
|
