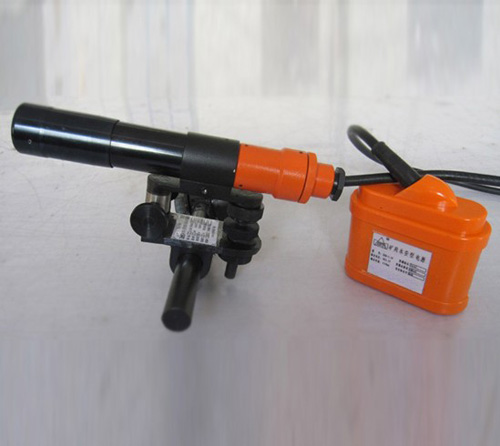

一、概述 1．產品特點 YHJ礦用本安型激光指向儀是集電子、光學、精密機械等技術為一體的儀器。具有外形美觀、體積小、重量輕、防爆等特點。儀器通過懸掛組可快速固定在錨桿上，可在360°范圍任意粗調，微調準確；調節方便，制動可靠。產品采用自主研發的光學系統，可采用紅、綠兩種光源，光斑大小、射程滿足礦下施工需求。產品配用DC3.6V LH400-D61HC3BRL電源組，不需要在現場接入其他電源，可使儀器廣泛用于無交流電源廠所或頻繁移動的場所，可連續長時間工作。 2．執行標準GB3836-2010 MT870-2000 MT/T1078-2008 Q/HGY23-2012企業技術條件 3．主要用途及適用范圍 儀器主要用于煤礦井下巷道開采時提供中腰線精準定位、運輸管道、運輸皮帶、風管、水管、電纜鋪設等方向定位。 4．使用環境 大氣壓：86kPa～110kPa 環境溫度：-20℃～+40℃ 空氣相對濕度：≤96%RH（+25℃時） 含有爆炸性氣體（甲烷）和煤塵混合物的煤礦井下環境中 在無明顯破壞絕緣的氣體或蒸汽的環境中 污染等級：3級 二、結構特點及工作原理 1．結構特點： 儀器將電子、光學、精密機械組合為一體，采用長時間可連續工作的DC3.6V LH400-D61HC3BRL電源組，更適合電源連接有難度工作場地。 儀器粗調采用360°可旋轉鎖緊機構，安裝采用固定桿和懸掛組鎖緊裝置，固定儀器更方便快捷。儀器通過微調機構可在不小于±1.5°范圍內進行水平、垂直細微調整。 2．工作原理： 澆封的激光器模組由產品配備DC3.6V LH400-D61HC3BRL電源組供電，發射激光束；由WF20-J3TA/WF20-K3ZA直式對接壓緊插頭/插座控制主機組和DC3.6V LH400-D61HC3BRL電源組的通斷；儀器產生激光束，再通過光學系統產生遠程指向激光束，其射程分別達到600米、1200米；DC3.6V LH400-D61HC3BRL電源組具有限流、短路保護功能。
三、技術參數
安裝方式：攜帶式 防爆形式：礦用本安型 防爆標志：ExibI 激光指向儀工作制：連續性運行不少于45h 光功率：不大于15mW 有效射程：1200m（YHJ-1200），600m(YHJ-600) 光斑直徑：在100m、200m、300m處光斑直徑應不大于15mm、25mm、35mm，在600m、1200m處光斑直徑應不大于50mm、80mm 光斑漂移量:在100m、200m、300m處光斑漂移量應不大于5mm，在600m、1200m處光斑漂移量應不大于10mm 橫向、縱向粗調：360°任意 橫向、縱向調節范圍：≥±1.5° 主機組尺寸：226×250×138（mm）（YHJ-600），242×250×138（mm）（YHJ-1200） 電源外殼尺寸：107×42×70（mm） 重 量：3.8kg（YHJ-600） 4.0kg（YHJ-1200） 本安參數： YHJ-1200（YHJ-600）供電方式：產品配備DC3.6V LH400-D61HC3BRL電源組；電池組、限流電阻、PTC保護元件在電源外殼內采用單組份室溫硫化橡膠704粘合劑澆封處理，厚度不小于1mm。 電池規格型號：LH400-D61HC3BRL 4000mAh/3.6V U0：4.1V；I0：380mA
工作電壓：3.6V； 工作電流：90mA 四、安裝、調節、使用
1．安裝 （1）首先將一根20～22毫米的錨桿（用戶自備）打入巷道頂板上固定。 （2）固定桿穿過固定座，用螺栓將儀器安裝在固定桿上，再如圖所示將螺塞、固定環、鎖緊座固定在事先安裝好的錨桿上。 2．調節、使用 儀器電源連接：DC3.6V LH400-D61HC3BRL電源組的直式對接壓緊插座與主機組的直式對接壓緊插頭正確連接，確認電路無松動和短路后，緊固插頭上的固定套，激光模組被通電點亮。
（1）根據測量儀器的指向需要，進行儀器垂直方向、水平方向粗調。 垂直方向粗調：松開螺塞，沿錨桿轉動儀器使激光束在垂直方向調整到位置（中腰線處）鎖緊螺塞即可。 水平方向粗調：松開螺栓，沿固定桿移動儀器使激光束在水平方向調整到位置（中腰線處）鎖緊螺栓即可。 （2）再根據工程需要調整激光束的方向，調整方法如下： 水平方向調整：先鎖緊垂直調整螺旋，同時同方向旋轉左右兩個水平調整螺旋，使光斑水平移動，調整好后將兩螺旋鎖緊； 垂直方向調整：先鎖緊水平調整螺旋，同時同方向旋轉上下兩個垂直調整螺旋，使光斑垂直移動，調整好后將兩螺旋鎖緊即可。 （3）當DC3.6V LH400-D61HC3BRL電源組電壓過低時，激光變暗或不亮，請松開固定套，及時分離直式對接壓緊插頭插座，避免電池組因深度放電而損壞，同時換上另一組充足電的DC3.6V LH400-D61HC3BRL電源組。 （4）DC3.6V LH400-D61HC3BRL電源組請在井上充電！ 請注意：光斑水平、垂直方向向調整準確后，必須同時鎖緊調整螺旋。儀器出廠時，光斑在射程內已校驗，用戶現場免調試。如果用戶需要調整，請參考故障分析中的方法進行。 五、DC3.6V LH400-D61HC3BRL電源組、DE·EN·DE智能充電器 1．DC3.6V LH400-D61HC3BRL電源組使用注意事項 （1）請勿投入火中及試圖拆開。 （2）請勿將電源極間短路，以免永久性損壞。 （3）請將電源極性正確連接，不可接反。 （4）如果電源組在極限條件下使用，可能會減短電源組的使用壽命，如：超出極限環境溫度20±5℃、深度循環、極度過充電及過放電。 （5）為保證電源組維持容量水平，應將電源組貯存在無腐蝕劑氣體的環境中，避免在較高溫度或較高濕度下貯存，否則會導致電源組中的電池漏液、生銹、容量降低。長期存放建議每三個月進行一次充放電維護，避免電池容量降低。 （6）請使用配備的DE·EN·DE智能充電器給電源組充電，充電時間不少于6小時。如使用時發現異常或問題，請與經銷商或廠家聯系。 2. DE·EN·DE智能充電器特性 （1）儀器配備的充電器內置優質高效開關電源，采用CPU電源控制技術，使整機溫升小，重量輕；具有溫度保護功能，充電時電池組發熱溫升至50攝氏度時，充電器停止充電；待電池溫度下降時，充電器自動啟動充電；具有過壓保護，自動判定串聯電池個數，自動調整輸出電壓；具有過流保護，限流控制； 使用雙色指示燈，紅色充電，綠色充滿，空載一閃后熄；充電器短路或者電池接反時，充電器電路關閉。 （2）充電器允許輸入電壓：AC90～260V，額定頻率：50～60Hz；輸入大電流小于100mA，輸出額定電壓自動調整4.5V (3只串聯)，高空載電壓為12-15V， 額定電流不大于2000mA，3只串聯電池涓流時電壓（4.5±0.2）V，涓流電流150-200mA；具有短路保護功能；具有電池修復功能，電源組電壓低于3.3V時，充電器輸出小電流充電，待電源組電壓恢復時，自動恢復到正常的充電電流。 3．DE·EN·DE智能充電器技術參數 （1）環境溫度：+5℃～+40℃ （2）充電指示說明： 雙色的LED，電源接通，紅燈閃一下，滅掉（代表充電器正常工作）； 紅燈亮時，充電過程正在進行； 綠燈亮時，待充或充滿； 紅色快速閃爍時，充電器短路或電池反向； 紅色閃爍緩慢時，正在進行電池修復充電； 綠色閃爍緩慢時，NTC熱敏電阻短路。 （3）產品外型120×60×35（mm） （4）AC輸入：國標3插 HO3VV-F3C×0.75mm電源線 DC輸出：WF20J3TA直式螺母壓緊插頭 六、安全警示
1．警告：禁止注視出光視窗口！ 2．警告：請勿在危險場所充電！ 3.警告：嚴禁在爆炸性環境中更換電池！ 七、保養、維護及使用注意事項
1．儀器長期不用時應存放在干燥、無腐蝕性環境中。 2．儀器出廠時光學系統經過調校，請勿隨意拆卸；運輸時應輕拿輕放，避免劇烈震動。 3．新電源組一般經過三到五次充放電循環容量才可達高值，建議電源組的保存是充滿后置陰涼干燥處。 4.應定期用鏡頭紙或軟布擦拭激光出孔的視窗玻璃，做到表面清潔無灰塵。 5.不得帶電檢修，需開蓋檢修時必須在安全場所進行。使用和維修時，必須保持原本安電路原設計狀態下的電氣參數和保護性能，不得更改產品本安（及其關聯）電路中元器件的型號、規格和參數。 八、故障分析、排除“儀器不工作”請根據下表檢查您的儀器。如果經檢查儀器仍無法正常使用，請與維修網點或廠家聯系。
故障現象 | 原因分析 | 排除方法 | 儀器不工作 | 1.電源組電壓是否正確 2.電源未接通 3.電源組電量不足 | 1．檢查核實電源組電壓是否正常 2．檢查插頭、插座是否接觸良好 3．更換電量充足的電源組 | 接通電源組無激光束 | 1.電源組插頭、插座接觸不良 2.激光模組損壞 | 1．檢查電源組插頭、插座連接的良好性 2．更換激光模組 | 光斑不清晰或變大 | 1.光學鏡片松動 2.激光模組鏡片損壞 3.調焦筒位置改變造成聚焦不準 | 1．返廠維修校驗 2．更換激光模組 3．返廠重新校準或松開緊定釘，轉動調焦筒（請不要同時轉動物鏡套管），達到要求后，緊固緊定釘 | 射程達不到 | 1.環境霧氣較大 2.環境塵埃較多 3.環境煙霧較大 | 1．避免較大霧氣 2．降低塵埃后使用 3．降低煙霧后使用 | 光斑產生位移 | 1.粗調機構未鎖緊 2.調整機構未鎖緊 | 1．緊固粗調機構 2．緊固調整機構 |
|
