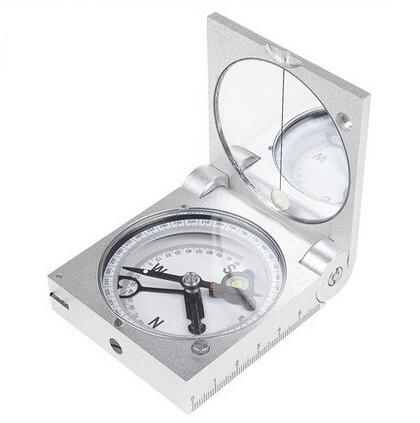

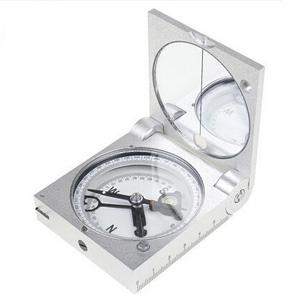

DQL-2A袖珍羅盤儀主要應用與測走向、傾向、傾角、定方位、測直角、定水平、測垂直角、測里程。適用于地質勘測、煤礦及有色金屬礦井的開采、軍事院校等。

產品介紹：

一、用途
1 測產狀：包括走向、傾向、傾角；
2 地形草測：包括定方位（即交會定點），測坡角，定水平
3 測垂直角
4 作地形圖

二、主要性能
1 磁針阻尼時間 30-60秒。
2 讀數誤差：1°
3 圓水準器30′±5′/2mm（20℃）
4 儀器外觀尺寸（長×寬×高） 77.5×66×20（mm）。
5 儀器凈重 <0.2kg

三、結構原理
       本儀器是結構緊湊、體積小、重量輕、攜帶方便、操作簡單并具有精度可靠，性能穩定等特點。
       該儀器是利用磁針通過刻度盤讀數來確定目標方位的。同時，采用了重垂式測角器配合方向盤上傾角的讀數，可以確定目標的各種坡角。
       儀器上蓋和殼體通過轉軸構成了儀器的主體。在上蓋上裝有反光鏡，可使目標映入鏡中，在殼體內裝有磁針和刻度盤可直接讀出目標的方位值。同時裝有方向盤、測角器、園水準器，按動殼體背面的制動鈕，通過測角可以在方向盤的傾角刻度上讀出目標的各種角度。園水準器可以指示儀器的水平位置。殼體的上面的還裝有磁針開關和照準尖，殼體的正面?zhèn)溆旋X輪軸供磁偏角調整之用。殼體側面刻有60mm刻度尺供繪圖用。

四、使用方法
（一）測產狀（包括走向、傾向、傾角）
1 測走向
走向即巖脈在水平上投影的方向。測走向時，將儀器上蓋（1）打開到極限位置，啟動開關（4）放開磁針，調好本地區的磁偏角，將儀器兩個長邊靠在巖層的特征面（具有代表性的面），保持圓水泡居中后，磁針北極所指示的度數即為巖層的走向。
2 測傾向
傾向即垂直于走向所批示的面的方向。測傾向時，用儀器的短邊或上蓋背面貼緊巖層的特征面，使圓水泡居中后，磁針北極所指示的傾向。
3 測傾角
傾角即垂直于走向水平面夾角的夾角。測傾角時，將上蓋打開到極限位置，鎖住磁針，使儀器的側邊垂直于走向而貼緊巖層的特征面，按動殼體背面的制動扭（點動2-3次），測角器在方向盤上所指的度數，即為巖層的傾角。
因為走向和傾角是互為90°的關系，所以在實際測量中，走向和傾向兩個因子，只需測其中一個即可，一般情況下只測出走向就行了

（二）地形草測
1 定方位
定方位也叫交會定點，即目標所處的方向和位置。打開儀器上蓋，放開磁針，用右手握緊儀器，反光鏡背向觀察者手臂（當目標在視線下方時，反光鏡朝向手臂）并貼緊身體減輕抖動，再用左手調整反光鏡并轉動身體，使目標映入反光鏡并為鏡線所平分，同時使照準尖與鏡線重合，并保持圓水泡居中，這時磁針北極所指示的度數即為該目標所處的方向。
按照同樣的方法，在另一側點對該目標進行測量，這樣兩個測點對同一目標進行的測量得出兩線沿著測出的度數，相交于目標，就得出目標的位置。
2 測坡角
坡角即由測點到目標的連線與水平面的夾角。測量時打開上蓋至90°，鎖住磁針，右手握住儀器殼體使測器向下，然后觀測照準尖、視孔線和目標瞄準后，用右手食指按動制動扭2至3下，這時測角器在方向盤上所指度數即為該目標 坡角。
如果儀器可以直接接觸目標的坡面時，只需將儀器的測量面貼緊目標的特征面，按動制動鈕2至3下，則測角器在方向盤上把指度數，即為該目標的坡角。
3 定水平線
定水平線即確定兩個或數個目標是否在同一水平面上。測量時將上蓋打開至90°，通過照準尖、視孔線瞄準目標，然后按動制動扭2至3下，記下測角器所指度數。再在同一測點、同一高度，用同一方法測量另一目標，若測角器所指度數相同，則表明這兩個目標位于同一水平面上

（四）作地形圖
在圖面上，將儀器有刻尺的一面放在測點上（或已知的目標上）。轉動儀器，使磁針北極指導度數與實地測量的度數相同時，即可在該邊畫一直線，此線即為目標所測點的方向線，該目標的兩條方向線的交點就是此目標的位置
