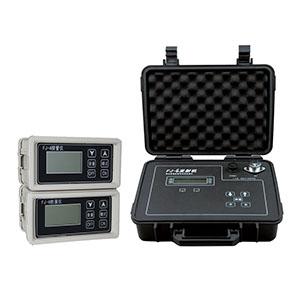

FJ-6埋地管道探測儀 產品特點 1、 采用平面化設計、鍵盤操作，一鍵多用。 2、 無需另外接線，按測量鍵，即可自動測出發射功率、發射電壓、發射電流、接地電阻等參數。 3、 對檢測全過程的信號強度，由內部線路進行歸一化處理，使各測段的防腐層漏點大小和絕緣電阻值具有可比性。 4、 采用壓控振頻技術，使管位和漏點的信號強度反應更清晰。 5、 音響、示值、模擬條形光標，顯示信號強度更直觀。 6、 操作方便，使用簡單，易學易懂。 7、 體積小，重量輕，便于攜帶，更適合野外檢測。 8、 儀器電壓不足時自動關機，關機時自動切斷內部電源，節能效果顯著。 產品性能 （一）發射機的技術指標 發射機功率：0-25W，可自動調節 伺服控制 輸出阻抗匹配：5-500Ω,自動匹配 發射距離：0.03-5Km，可逐漸向5Km外移動 工作電源：12V（軍品鋰電池組） 工作溫度：-10℃ — +60℃ 控制系統：DSP+矢量控制，支持系統升級 調節系統：數字式鍵盤控制 重量：3.0Kg(含電池) 外形尺寸：276mm×227mm×98mm （二）FJ-6埋地管道探測儀技術指標 靈敏度：-65db 位置偏差：≤125px 探管深度：≤6m 計距精度：≤測試距離的0.1% 工作電源：9.6V鎳氫電池組 外形尺寸：165 mm×110 mm×68mm 重量：0.9Kg(含電池) （三）檢漏儀技術指標 檢漏精度：≥0.5mm2 位置偏差：≤125px； 工作電源：9.6V鎳氫電池組 外形尺寸：165 mm×110 mm×68mm 重量：0.9Kg(含電池) 配置單：發射機、探管儀、檢漏儀、探桿、檢漏線、輸出線、接地線、接地棒、小銼刀、磁鐵、12.6V充電器、9.6V充電器  FJ-9埋地管道探測儀 FJ-9埋地管道防腐層探測檢漏儀是數字式、智能化、多功能的埋地管道防腐層探測檢漏儀。該儀器能在不挖開覆土的情況下，方便而準確地探出埋地管線的位置、走向、深度、防腐層破損點以及破損大小、防腐層的絕緣電阻。該儀器是目在地表檢測埋地管道防腐層狀況、管體腐蝕狀況及定位管體腐蝕點的儀器。是油田、化工、輸油、輸氣、水電、供暖等部門保證管線安全運行，提高單位經濟效益，提前發現管道腐蝕點，預防腐蝕泄漏事故的檢測儀器。 產品特點 1、采用平面化設計、鍵盤操作，一鍵多用。 2、無需另外接線，按測量鍵，即可自動測出發射功率、發射電壓、發射電流、接地電阻等參數。 3、對檢測全過程的信號強度，由內部線路進行歸一化處理，使各測段的防腐層漏點大小和絕緣電阻值具有可比性。 4、采用壓控振頻技術，使管位和漏點的信號強度反應更清晰。 5、音響、示值、模擬條形光標，顯示信號強度更直觀。 6、操作方便，使用簡單，易學易懂。 7、體積小，重量輕，便于攜帶，更適合野外檢測。 8、儀器電壓不足時自動關機，關機時自動切斷內部電源，節能效果顯著。 功能 ·該儀器在不挖開覆土的情況下，能夠方便而準確地探出埋地管線的位置、走向、深度、防腐層破損點以及破損大小、防腐層的絕緣電阻。 用途 ·根據SYJN4029-88和GJJ33089標準對管道進行驗收； ·對新鋪設的管道進行竣工驗收； ·根據安全規程對管道進行定期檢測，確定陰極保護效果； ·對主管線上的分支進行定位； ·對舊管道進行檢測，確定管道防腐層狀況； ·對施工區段開挖破土前進行地下管線分布檢查，防止施工時破壞地下油、氣、水、電等管線。 特點 ·具有多種探測方式：并可自動轉換，關機時數值自動保存。 ·能夠自動測出管道的對地電阻，輸出信號調制高頻報警信號，抗干擾能力極強，提高了儀器的檢測效果，延長了電池的使用時間和壽命。 檢測原理及方法 ·探測走向和埋土深度的原理及方法：向地下管道發送特定的高頻調制信號通過探測地下管道的磁場來確定地下管道的位置、走向和深度。 檢測原理及方法： ·向地下管道發送特定的高頻調制信號，在地下管道防腐層破損點處與大地形成回路，并向地面輻射，在破損正上方輻射信號強，根據這一原理找出管道防腐層的破損點。 ·采用“人體電容法”，就是用人體做檢漏儀的感應元件，當檢漏員走到漏點附近時，檢漏儀發出聲響提示，當走到漏點正上方時，喇叭中的聲音響，示值大，從而準確找到漏蝕點。 產品性能 （一）發射機的技術指標 發射機功率：0-30W，可自動調節 伺服控制 輸出阻抗匹配：5-800Ω,自動匹配 發射距離：0.03-8Km，可逐漸向5Km外移動 工作電源：12V（12AH軍品鎳氫電池組） 工作溫度：-10℃ — +60℃ 控制系統：DSP+矢量控制，支持系統升級 調節系統：數字式鍵盤控制 重量：3.0Kg(含電池) 外形尺寸：276mm×227mm×98mm （二）探管儀技術指標： 靈敏度：-85db 位置偏差：≤125px 探管深度：≤8m 計距精度：≤測試距離的0.1% 工作電源：9.6V鎳氫電池組 外形尺寸：165 mm×110 mm×68mm 重量：0.9Kg(含電池) （三）檢漏儀技術指標： 檢漏精度：≥0.25mm2 位置偏差：≤125px； 工作電源：9.6V鎳氫電池組 外形尺寸：165 mm×110 mm×68mm 重量：0.9Kg(含電池) 配置單：發射機、探管儀、檢漏儀、探桿、檢漏線、輸出線、接地線、接地棒、小銼刀、磁鐵、12.6V充電器、9.6V充電器、保險絲1A  FJ-10埋地管道探測儀 FJ-10埋地管道防腐層探測檢漏儀是數字式、智能化、多功能的埋地管道防腐層探測檢漏儀。該儀器能在不挖開覆土的情況下，方便而準確地探出埋地管線的位置、走向、深度、防腐層破損點以及破損大小、防腐層的絕緣電阻。該儀器是在地表檢測埋地管道防腐層狀況、管體腐蝕狀況及定位管體腐蝕點的儀器。是油田、化工、輸油、輸氣、水電、供暖等部門保證管線安全運行，提高單位經濟效益，提前發現管道腐蝕點，預防腐蝕泄漏事故的檢測儀器。 儀器特點 1、采用平面化設計、鍵盤操作，一鍵多用。 2、無需另外接線，按測量鍵，即可自動測出發射功率、發射電壓、發射電流、接地電阻等參數。 3、對檢測全過程的信號強度，由內部線路進行歸一化處理，使各測段的防腐層漏點大小和絕緣電阻值具有可比性。 4、采用壓控振頻技術，使管位和漏點的信號強度反應更清晰。 5、音響、示值、模擬條形光標，顯示信號強度更直觀。 6、操作方便，使用簡單，易學易懂。 7、體積小，重量輕，便于攜帶，更適合野外檢測。 8、儀器電壓不足時自動關機，關機時自動切斷內部電源，節能效果顯著。 功能 ·該儀器在不挖開覆土的情況下，能夠方便而準確地探出埋地管線的位置、走向、深度、防腐層破損點以及破損大小、防腐層的絕緣電阻。 用途 ·根據SYJN4029-88和GJJ33089標準對管道進行驗收； ·對新鋪設的管道進行竣工驗收； ·根據安全規程對管道進行定期檢測，確定陰極保護效果； ·對主管線上的分支進行定位； ·對舊管道進行檢測，確定管道防腐層狀況； ·對施工區段開挖破土前進行地下管線分布檢查，防止施工時破壞地下油、氣、水、電等管線。 特點 ·具有多種探測方式：并可自動轉換，關機時數值自動保存。 ·能夠自動測出管道的對地電阻，輸出信號調制高頻報警信號，抗干擾能力極強，提高了儀器的檢測效果，延長了電池的使用時間和壽命。 檢測原理及方法 ·探測走向和埋土深度的原理及方法：向地下管道發送特定的高頻調制信號通過探測地下管道的磁場來確定地下管道的位置、走向和深度。 檢測原理及方法： ·向地下管道發送特定的高頻調制信號，在地下管道防腐層破損點處與大地形成回路，并向地面輻射，在破損正上方輻射信號強，根據這一原理找出管道防腐層的破損點。 ·采用“人體電容法”，就是用人體做檢漏儀的感應元件，當檢漏員走到漏點附近時，檢漏儀發出聲響提示，當走到漏點正上方時，喇叭中的聲音響，示值大，從而準確找到漏蝕點。 儀器的技術指標 1、發射機的技術指標： 發射機功率：0-35W，可自動調節 伺服控制 輸出阻抗匹配：5-1000Ω,自動匹配(更適合北方干旱、沙漠等土壤環境) 發射距離：0.03-10Km，可逐漸向10Km外移動 工作電源：12V（12AH軍品鋰電池組） 工作溫度：-20℃ — +60℃ 控制系統：DSP+矢量控制，支持系統升級 調節系統：數字式鍵盤控制 重量：3.0Kg(含電池) 外形尺寸：276mm×227mm×98mm 2、探管儀技術指標： 靈敏度：-85db 位置偏差：≤125px 探管深度：≤10m 計距精度：≤測試距離的0.1% 工作電源：9.6V鎳氫電池組 外形尺寸：165 mm×110 mm×68mm 重量：0.9Kg(含電池) ３、檢漏儀技術指標： 檢漏精度：≥0.25mm2 位置偏差：≤125px； 工作電源：9.6V鎳氫電池組 外形尺寸：165 mm×110 mm×68mm 重量：0.9Kg(含電池) 配置單：發射機、探管儀、檢漏儀、探桿、檢漏線、輸出線、接地線、接地棒、小銼刀、磁鐵、12.6V充電器、9.6V充電器、保險絲1A
|
