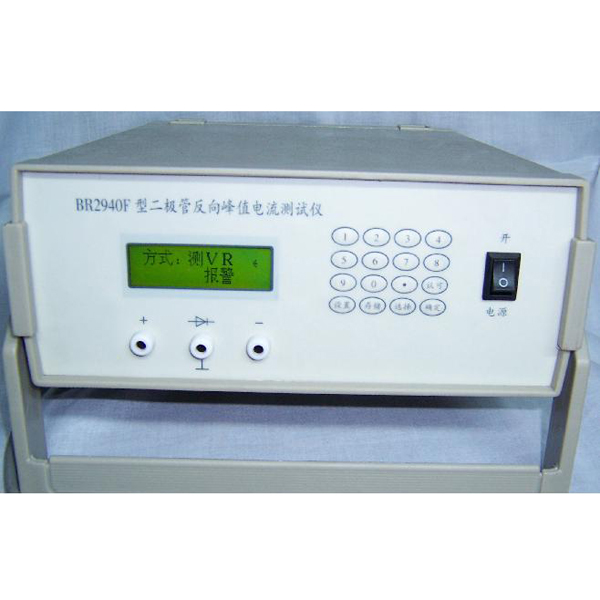

BR2940F系列二極管反向電流測試儀 BR2940F微電腦兩極管反向峰值電流測試儀 特點； 國標的直流測試法。 高靈敏度，高精度，寬量程。可測從幾個納安到1mA的反向電流。 可設置測反向電流、擊穿點電壓、擊穿斜率、帶電容(大1uf)測反向電流共4種方式。既適合于極低漏電流的測試，又適合二極管的高溫測試。 可輔助分析管子的軟硬擊穿和異常擊穿特以及漏電形式。 液晶顯示：主參數大字顯示，輔助參數小字顯示。 設置數據自動保存，下次開機自動調出，給使用帶來方便。 可設置參數超出報警的條件。擊穿斜率測試模式可代示波器測轉折點。

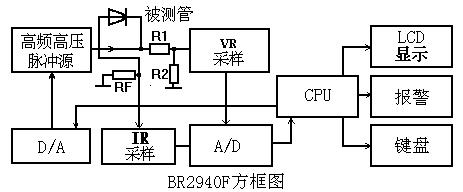

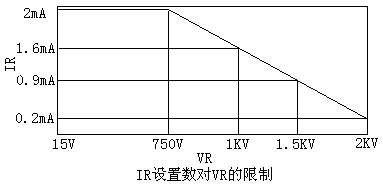

一：產品簡介: BR2940F型二極管反向峰值電流測試儀,是根據國標GB4023.Ⅳ,IEC747-2.Ⅳ設計的。它采用直流法測試兩極管，其測試電壓是機內產生的，其值不受電源的影響。而且本機的特點是在被測管的P-N結充滿電后才測量反向電流，可排除PN結電容的影響，保證符合標準的規定，從而保證了測試的準確度，且可測試小到幾個納安的漏電流。本機可擴充(可選件)自動測試功能。 本機的方框圖如下:  VR: 1.1 幅度15-120V(±1.5％±0.2V),120-1200V(±1.5％±2V)兩檔,檔位自動設置。測試擊穿點電壓和斜率在30-1200V間設置(方式1-2)。（為汽車業設計的款式） 幅度15-200V(±2.5％±0.5V),201-2000V(±2.5％±2V)兩檔,檔位自動設置。測試擊穿點電壓和斜率在30-2000V間設置(方式1-2)。（為電子業設計的款式） 1.2 穩定度優于電源電壓變化的±3％±1V/8h。 1.3 液晶顯示,分辯力 1V。(低檔為0.1V,僅方式0) 2. IR： 2.1 滿量程分4uA,40 uA,400uA,2000uA共4檔,檔位自動設置。 設置電壓的限制如下：(2KV機)  2.2 準確度:≤顯示值的±2.5％±4字,(2000uA檔≤顯示值的±5％±5字-僅到1000uA) 。 2.3 分辯力：分別為1nA(4uA檔)-1uA(2000uA檔)。 2.4 報警設置：顯示檔的1-100%。 2.5 帶電容測試：大電容1uf。(帶電容測試方式僅限于手動測試) 3. 空載電流：當無測試合,無被測管,VR=1KV時，IR顯示≤5字。 4. 使用條件： 電 源：220V±5％，頻率50-60HZ。 環境溫度：0-40℃。 相對濕度：≤75％RH。 開機預熱2分鐘后使用。 工作方式：連續。 5. 其它； 外形尺寸：240*260*100mm。 重 量：3Kg。 耗 電：≤15VA(為電子業設計的機型≤20VA)。 三：使用方法 將測試合的插頭按左右順序插于主機面板孔內，開啟電源。顯示： 方式： | 常規/測VR/測Rr/常規*C ← | 報警： | 報警/不報警 |
為電子工業設計的款式（VR15-2000V）因使用電子管作高壓輸出，故要求開機至少半分鐘后，待電子管正常工作后再行設置。 在箭頭←指“方式”欄時，按“設置”鍵,可在常規(方式0)/測VR(方式1)/測Rr(方式2)/常規*C(方式3)共4種測試方式中選其一。按“確定”轉第2頁，按“選擇”轉報警與否的修改。（含自動測試功能的機型{方式3}為自動測試） 箭頭←指“報警”欄時，按“設置”對報警功能開或關，按“確定”轉第2頁，按“選擇”轉“方式”的修改。 第二頁的顯示：內容與第一頁設置的測試方式有關。 第二頁方式0或3(常規測試)的顯示： VRm (反向電壓 V) | 數據 ← | IRm (反向電流 uA) | 數據 |
按“確定”認可本頁顯示的數據并轉第3頁。 按“選擇”轉另一行的修改，←也移到另一行。 在箭頭←指相應欄時，按“設置”鍵,可按數字和小數點鍵重新設定數據。按“確定”存儲所作的修改。 VRm和IRm的檔位是根據輸入數據自動設置的，不需人為干預。 VRm只認可1位小數，多余小數將被刪除。VRm設置范圍是15-1200V。(為電子業設計的款式為15-2000V) IRm即為報警閥值，在報警開啟時，測得IR超出IRm即發出報警聲。在報警未開時則不報警。 第二頁方式1(測試VR)的顯示： VRn (反向電壓起始值 V) | 數據 ← | VRm (反向電壓結束值 V) | 數據 | IRm (反向電流限定值 uA) | 數據 |
按“確定”認可本頁顯示的數據并轉第3頁。 按“選擇”轉另一行的修改，←也移到另一行。 在箭頭←指相應欄時，按“設置”鍵,可按數字和小數點鍵重新設定數據。按“確定”存儲所作的修改,但VRm和VRn不認可小數，輸入小數將被刪除。因而VRn/VRm的檔位自動設高檔。 VRn應為30-1000V，否則將被刪除要求重輸入。(為電子業設計的款式為30-1800V) VRm應大于VRn的110%，范圍35-1200V，否則將被刪除要求重輸入。(為電子業設計的款式為35-2000V) IRm的檔位是根據輸入數據自動設置的，不需人為干預。 VRn、VRm即為報警閥值，在報警開啟時，如在VRn電壓下IR已經超出IRm，或直到VRm漏電還未達IRm即發出報警聲。在報警未開時則不報警。 第二頁方式2(測試Rr)的顯示： Irn (反向電流1; uA) | 數據 ← | IRm (反向電流2; uA) | 數據 | VRn (反向電壓起始值; V) | 數據 | Rr (反向擊穿點電阻; MΩ) | 數據 |
按“確定”認可本頁顯示的數據并轉第3頁。 按“選擇”轉另一行的修改，←也移到另一行。 在箭頭←指相應欄時，按“設置”鍵,可按數字和小數點鍵重新設定數據。按“確定”存儲所作的修改。但VRn不認可小數，輸入小數將被刪除。因而VRn的檔位自動設高檔。 VRn應為30-1000V，否則將被刪除要求重輸入。(為電子業設計的款式為33-1500V) IRn和IRm的檔位是根據輸入數據自動設置的，不需人為干預。但IRm應大于IRn的110%以上，否則將被刪除要求重輸入。 Rr在單位K時不認可小數，有小數將被刪除。Rr單位為M時只認可1位小數，多于1位小數將被轉為單位K。Rr的數值可任意輸入。 在報警開啟時，如反向擊穿點電阻>Rr、在VRn時已經超出IRn、在本機高輸出電壓還未達到IRm即發出報警聲。在報警未開時則不報警。 第3頁的顯示： 1秒鐘后進入測試狀態。 顯示按照測試方式分別： 方式0或3： IR(uA) | 數據 (大字顯示) | VRm(V) | 數據 (小字顯示) |
方式1： VR(V) | 數據 (大字顯示) | IR(uA) | 數據 (小字顯示) |
方式2： Rr(M或K) | 數據 (大字顯示) | VR1(V) | 數據 (小字顯示) | VR2(V) | 數據 (小字顯示) |
本機會自動巡環測試，在測試方式0時大約每秒測試3次，測試方式1-2時因機內需多次測試，方式3因要等電容充滿電故速度變慢，變慢程度依所設置的VRn和VRm的差而不同，一般要近1秒。在VRn和VRm的差較少時速度會加快。 所設參數本機會自動記憶，關機不丟失。下次開機時會自動顯示所存的數據，如無修改即可立即使用。(按“確定”鍵2次) 使用中需修改設置參數或改變測試方式，可在顯示測試結果的狀態下按“設置”鍵進入修改狀態才能重新設置或修改。 各測試方式的進一步說明： 方式0的測試參數VRm的設置一般設在擊穿電壓以下，如VRm的設置非常接近擊穿電壓，則所測試到的IR數據會擺動較大。在已知VRm的設置在擊穿電壓以下較多時則可能芯片有裂痕或邊緣漏電。如IR數據不斷上升，則可能芯片受污染。如IR數據不斷下降則芯片可能未干燥。當測試得出IR數據超出報警值時，在開啟報警時會發出報警聲。 方式1的測試參數VRn和VRm分別為測試電壓的下限和上限，本機在測試電壓的下限開始每增大5%電壓測試一次，直到測得IR數據超過設置值或VRm上限為止。如在測試電壓的下限和上限范圍內正常測得IR數據超過設置值則顯示當時的VR、IR數據，如在測試電壓的下限時IR已經超出或在下限和上限范圍內未找到IR數據超過設置值的情況，在開啟報警時會發出報警聲。如果顯示IR數據擺動較大，在被測管正常時往往代表該管是硬擊穿特性。如果顯示VR數據不斷下跌，則表示該管為軟擊穿特性。 要注意的是：因為每測試一次，測試電壓增大5%，故方式1的顯示IR數據往往超出設置較多，當屬正常情況。 由于本機在方式1時電壓分辨率為1V，故方式1不適合測試30V以下的穩壓/雪崩管。 方式2是由設定兩個電流(IRn和IRm)，用方式1的測試方式測試2次，得到2個電壓(VRn和VRm)，再用公式計算得反向擊穿后的等效電阻的，該電阻代表管子的擊穿特性的硬度，等效電阻越小管子特性越硬。如在測試電壓的下限時IR1已經超出設置值或在下限和本機大電壓范圍內未找到IR2數據超過設置值的情況，在開啟報警時會發出報警聲。 由于IR1和IR2在內部處理(不顯示)，如方式1所述原因，等效電阻的顯示往往比主觀想象的小，且有一定擺動，當屬正常情況。 由于本機在方式2時電壓分辨率為1V，故方式2不適合測試30V以下的穩壓/雪崩管，以免影響準確性。 測試時涉及IR很微小時，環境交流干擾顯得巨大。連接(+)測試孔的線應用屏蔽線且將屏蔽層連接到(┷)接地孔，線端的測試筆和放置被測管的臺面亦相應屏蔽。另外，人手會感應到強大的交流干擾，因此不要用手按住被測試管。 控制接口： (含自動測試功能的機型BR2940FZ)  1：信號輸出(不合格輸出為高) 13：觸發輸入(↓) 寬度15-100μs 14：送光傳感器正電流(10mA) 6-8：共地。 注意！插頭插入面板孔后請不要旋轉，否則旋松了面板孔后螺絲，銅芯中心碰到面板造成短路，就表現出電壓不穩定。 四：工作原理： 高壓部分包括高頻高壓發生器，它由TR1、2，IC1、2和高壓變壓器組成。 IC1組成自激式電壓諧振開關電源控制器，它發生關斷時間固定的脈沖去控制TR2，在IC1輸出開通TR2期間高壓變壓器B1儲存能量，在IC1發出關斷TR2的期間，高壓變壓器產生高壓。如高壓太高，R12-13及R14、W4的分壓使TR1導通，從而IC2導通使IC1的開通TR2時間變短從而高壓變壓器B1儲存能量變少，于是高壓變低，達到高壓穩壓的目的。TR5和J1為VR高低檔轉換用。 測試電壓基準由DA轉換器IC7在CPU的指令下產生，經IC4B控制TR4產生。TR3為2mA的恒流負載，亦在TR4關閉時，TR3可輸出2mA的測試電流，又不會導致高壓功耗過大。測試電壓由R15-16及R19返回IC4B來穩定。 IR電流經R18送IC3放大，在CPU的控制下IC5作量程控制用。IC4A將IR信號倒相后送IC6（AD轉換器）轉換成為數字交CPU處理。 CPU是整機指揮控制的核心，它控制AD和DA，還經IC5控制量程，經TR5控制輸出電壓檔位，經TR6控制訊響器，以及控制液晶顯示。CPU還接受鍵盤輸入和經IC8將設置數據保存，以便下次開機自動調出顯示和修改，以方便用戶使用本機。 CPU(微處理器)編號IC10，它負責數字?jǐn)?shù)據處理和輸入輸出工作。 4種測試方式的原理有所不同： 方式0是簡單的，在被測管上加VRM反向電壓，測試反向電流即可。 方式3是在方式0基礎上待電容充滿電再測試，故測試速度稍慢。 方式1是反向電壓從VRn(小值)開始，測試一下反向電流加5%的測試電壓,如此反復，直到反向電流超出設置值或反向電壓達VRm為止，這時讀出所加的反向電壓和電流。 方式2是在方式1測得在反向電流IRn下的反向電壓1和在反向電流IRm下的反向電壓2(類似方式1測試2次)，然后按以下公式計算Rr：  五：檢驗方法； 1:功能的檢驗： 在方式0-2和不同反向電壓的二極管在儀器上測試，檢查各功能應無異常。 2:VR的檢驗： VR的幅度在方式0條件下設定VRm,由數字電壓表測量。 3:IR的檢驗： IR在VR合格后檢驗，在方式0條件下，將1、10、100M電阻R聯接左右接線柱，設置VR和按IR=VR/R預置IR，且進入測試并讀出IR值。讀出值應扣除VR誤差帶來的影響。IR=2mA檔的測試,只測到1mA為止。
|
