CJ—MVA150視音頻綜合測試儀 CJ-GVA100視音頻信號發生器 簡介

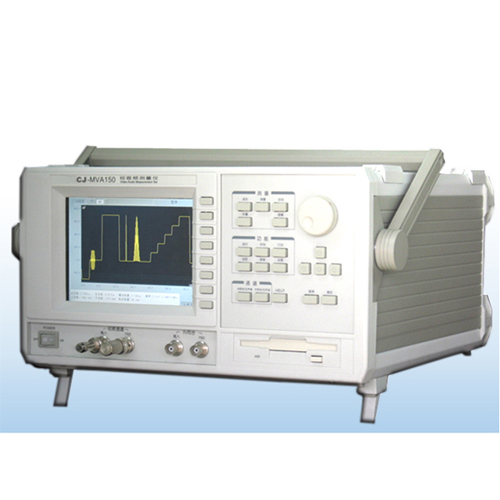

CJ—MVA150系列視音頻測量?jī)x是新一代數字化視音頻測量?jī)x器。該儀器是集示波器、矢量?jī)x、失真度儀、監視器等測量?jī)x器的功能為一體綜合測量?jī)x器。該儀器采用全中文界面，操作簡單方便。由于本儀器是基于工業控制平臺并大量采用大規模集成電路，從而使得該儀器具工作穩定性好，測量精度高等優點，堪稱國產視音頻測量?jī)x器的精品。該儀器的功能包括：波形顯示，自動檢測及報警，定時記錄測量數據，可打印測量數據，矢量測量（選件），圖象顯示（選件），參數設置，記錄處理，音頻測試（選件），數據分析，報表等，還可以進行遠距離傳輸和測量，測量視頻24個大項目(110多項指標)和音頻8個音頻項目（選件），可廣泛應用于視音產品研發、廣電系統、DVD、數字電視機頂盒生產廠家機及電子產品檢測機構等領域。CJ—MVA150系列視音頻測量?jī)x必將在中國數字電視發展進程中大顯身手
主要特性：
集多種功能為一體（示波器、矢量?jī)x、圖像顯示、群時延和頻率響應、微分增益微分相位、信噪比） 手動、自動測量相結合 全中文界面 攜帶方便 自動存盤 打印報表 遠程控制（通過RS232接口遠程監測）
技術指標：
A、視頻測量 序號 | 測量項目 | 測量指標 | 單位 | 測量范圍 | 誤差 | 說明 |
|
| 條電平 | mV | 300 ~ 1400 | ±0.5% |
|
|
| 同步電平 | mV | 50 ~ 600 | ±0.5% |
|
|
| 同步到條頂端 | mV | 350 ~ 2000 | ±0.5% |
|
|
| 行時間失真 | % | 0 ~ 20% | ±0.5% |
|
|
| 條上升時間 | ns | 100 ~ 300 | ±5ns |
| 1 | 條的行時間 | 條下降時間 | ns | 100 ~ 300 | ±5ns |
|
|
| 條寬度 | μs | 10 ~ 30 | ±0.1μs |
|
|
| 同步非線性失真 | % | 10~ 125 100% 正常 | ±0.5% |
|
|
| 插入增益 | dB | 0 ~ 20 | ±0.2% |
|
|
| 條傾斜 | % | 0 ~ 10 | ±0.1% |
| 2 | 色度對亮度 | 色度對亮度增益差 | % | ±80 | ±1% |
| 色度對亮度延遲差 | ns | ±300 | ±5ns |
|
|
| 色度幅度失真 | % | ±60 | ±1% | 分為3個值 | 3 | 色度非線性 | 色度相位失真 | deg | ±30 | ±1deg | 分為3個值 |
|
| 色度對亮度互調失真 | % | ±30 | ±1% | 分為3個值 |
|
| 亮度電平 | mV | 0 ~ 700 | ±0.5% | 分為8個值 | 4 | 彩條測量 | 色度電平 | mV | 0 ~ 700 | ±1.0% | 分為8個值 |
|
| 色度相位 | deg | ±180 | ±1deg | 分為8個值，有正/負V 兩種情況 |
|
| 場頻率 | Hz | 45 ~ 55 | ±1 |
| 5 | 頻率測量 | 行頻率 | kHz | 15.5000~ 16.5000 | ±5Hz |
|
|
| 行頻率失真 | % | 0 ~ 10 | ±0.1% |
| 6 | 微分增益微分相位 | 微分增益 | % | 0 ~ 100 | ±1% | 分為6個值 | 微分相位 | deg | 0 ~ 360 | ±1deg | 分為6個值 | 7 | 頻率響應群延遲 | 頻率響應 | dB | 30 ~ -65 | ±1.0dB |
| 群延遲 | ns | ±1000 | ±20ns |
| 8 | 電平表 | 電平峰峰值 | mV | 0 ~ 2000 | ±1.0% |
| 被測點電平 | mV | 0 ~ 1500 | ±1.0% |
| 9 | 色度噪聲 | AM | dB | -20 ~ -80 | ±1.0dB | 濾波器帶寬可選 | PM | dB | -20 ~ -70 | ±1.0dB |
序號 | 測量項目 | 測量指標 | 單位 | 測量范圍 | 絕對精度 | 說明 |
|
| 同步到色同步起點 | μs | 5 ~ 15 | ±0.1μs |
|
|
| 水平同步寬度 | μs | 1 ~ 5 | ±0.1μs |
|
|
| 水平同步電平 | mV | 100 ~ 400 | ±0.5% |
| 10 | 水平時間測量 | 色同步寬度 | μs | 1 ~ 5 | ±0.1μs |
|
|
| 色同步電平 | mV | 100 ~ 400 | ±0.5% |
|
|
| 水平同步上升時間 | ns | 100 ~ 300 | ±5ns |
|
|
| 水平同步下降時間 | ns | 100 ~ 300 | ±5ns |
|
|
| 2T脈沖電平 | mV | 600 ~ 800 | ±0.5% |
|
|
| Kp | % | 0 ~ 10 | ±0.5% |
| 11 | k因子測量 | Kpb | % | -10 ~ +10 | ±0.5% |
| 脈沖對條比 | % | 50 ~ 150 | ±0.5% |
|
|
| 回波值 | % | 0 ~ 10 | ±0.1% |
|
|
| 半幅時間 | ns | 100 ~ 300 | ±5ns |
|
|
| 過沖失真 | % | 0 ~ 10 | ±0.5% |
|
|
| 上升時間 | ns | 100 ~ 300 | ±5ns |
| 12 | 過沖失真 | 下降時間 | ns | 100 ~ 300 | ±5ns |
|
|
| 條上升沿 | μs | 10 ~ 30 | ±0.1μs |
|
|
| 條下降沿 | μs | 10 ~ 30 | ±0.1μs |
| 13 | 亮度非線性 | 亮度非線性測量 | % | 0 ~ 10% | ±1% | 分為5個值 | 峰-峰值 | % | 0 ~ 20% | ±1% |
|
|
| 多波群標志幅度 | mV | 200 ~ 500 | ±0.5% |
| 14 | 多波群測量 | 1—5組（0.5 、1.0、2.0 、4.0、4.8MHz) | dB | -5 ~ +1 | ±0.5dB | 分為5個值 |
|
| 第6組（5.8MHz) | dB | -5 ~ +1 | ±0.5dB |
| 15 | 電源噪聲 | 電源噪聲 | dB | -30 ~ -70 | ±1dB(-30~ -60dB) ±2dB(-60~ -70dB) |
| 16 | 同步抖動 | 同步抖動 | ns | -30 ~ +30 | ±0.5% |
|
|
| 未加權噪聲電平 | dB | -20 ~ -70 | ±1dB(-20~ -60dB) ±2dB(-60~ -70dB) |
| 17 | 噪聲頻譜 | 亮度加權噪聲電平 | dB | -30 ~ -80 | ±1dB(-30~ -60dB) ±2dB(-60~ -80dB) |
|
|
| 色度加權噪聲電平 | dB | -30 ~ -80 | ±1dB(-30~ -60dB) ±2dB(-60~ -80dB) |
| 18 | SCH相位 | SCH 相位 | deg | ±90 | ±5deg |
| 19 | 垂直消隱 |
|
|
|
| 觀察4場的垂直消隱狀況 |
序號 | 測量項目 | 測量指標 | 單位 | 測量范圍 | 誤差 | 說明 |
|
| 均衡脈沖寬度 | μs | 1 ~ 5 | ±0.1μs |
|
|
| 均衡脈沖上升時間 | ns | 100 ~ 300 | ±5ns |
| 20 | 垂直消隱齒狀脈沖 | 均衡脈沖下降時間 | ns | 100 ~ 300 | ±5ns |
| 寬脈沖寬度 | μs | 1 ~ 5 | ±0.1μs |
|
|
| 寬脈沖上升時間 | ns | 100 ~ 300 | ±5ns |
|
|
| 寬脈沖下降時間 | ns | 100 ~ 300 | ±5ns |
| 21 | 場時間波形失真 | 場時間波形失真 | % | 0 ~ 25 | ±1% |
|
|
| 互調失真 | % | -30 ~ +30 | ±1% |
| 22 | 互調失真 | 幅度（1） | mV | 200 ~ 700 | ±0.5% |
|
|
| 幅度（2） | mV | 200 ~ 700 | ±0.5% |
| 23 | 反射損耗 | 反射損耗 | dB | 20 ~ 65 | ±1dB |
|
|
| 前均衡脈沖序列占用時間 | μs | 100 ~ 200 | ±0.7% |
| 24 | 場同步 | 前均衡脈沖序列占用時間 | μs | 100 ~ 200 | ±0.7% |
| 前均衡脈沖序列占用時間 | μs | 100 ~ 200 | ±0.7% |
|
B、音頻測量
輸入阻抗 = 600 Ω，以0 dBu = 775 mV 作為參考；技術指標都滿足GY/T177-2001標準，有平衡輸入和不平衡輸入。 序號 | 測量項目 | 單位 | 測量范圍 | 誤差 | 說明 | 1 | 電平測量 | dBu (mV、dBV) | -60 ~ +15 dBu 20 ~ 20,000 Hz | ±1dBu |
| 2 | 幅頻特性 | dB | 20 ~ 20,000 Hz | ±0.2dB | 測量頻率：20、125 Hz, 1、10、16、18、20kHz | 3 | 動態范圍 | dB | 65 ~ 130 | ±1 |
| 4 | 串音 | dB | 30 ~ 120 | ±1 |
| 5 | 音頻頻譜噪聲電平 | dB | -90 ~ 0 dB 20 ~ 20,000 Hz | ±1dB | 測量 | 6 | 諧波失真 | ％ | 0.1 ~ 100 % 20 ~ 20,000 Hz | ±1% | 測量頻率：125 Hz, 1、10、16、18、20kHz | 7 | 相位差 | °（deg) | 0 ~ 180 | ±0.3 |
| 8 | 信號分離度 | dB | 0 ~ 90 | ±0.3 |
|
CJ-MB300FZ系列調頻廣播綜合測試儀
該儀器是“ CJ-MVA150 便攜式視頻 / 音頻測量?jī)x”的配套產品，也是同類產品的替代產品。
特性： 采用數字化的方式產生視頻測試信號，所以其信號精度高、重復性好； 按標準要求在場消隱期間的17、18、330、331行插入了標準插測信號； 信號源發生的信號，都是按照國家標準和標準要求視頻通道必須測量的技術指標而設置的。共計有17種測試信號 ； 信號符合PAL-D電視標準 ； 30Hz至15kHz的音頻單音測試信號輸出（可選）； 有全場信號矩陣（用于自動測量）和幀斷后的黑場信號（用于測量周期性雜波信雜比） ； 可由CJ-MV150視音頻測量?jī)x自動控制，在視頻測量時自動選擇相應測試信號； 在調制五階梯波中第五階的調制波可關斷，以防止電視發射機在測試時出現過調制 ； 具有“1+3”功能，即平均圖像電平分為12.5%、50%和87.5%三種，便于測量非線性失真 ； 具有場方波信號，便于測量場頻傾斜 ； 集成度高，可靠性高、體積小、故障少； 視頻信號: 序號 | 信號名稱 | 序號 | 信號名稱 | 1 | 75% 彩條+紅場 | 2 | 100% 彩條+紅場 | 3 | 調制10T和條脈沖 | 4 | 2T脈沖和條脈沖 | 5 | 亮度斜坡 | 6 | 調制斜坡 | 7 | 調制五階梯波 | 8 | 全場信號矩陣 * | 9 | Sin (x) / x | 10 | 0%黑電平場 | 11 | 插入信號17行(CCIR17) | 12 | 插入信號18行(CCIR18) | 13 | 插入信號330行（CCIR330） | 14 | 插入信號331行（CCIR331） | 15 | 50%中灰電平場 | 16 | 100%白電平場 |
◆音頻信號：
音頻信號輸出頻率分別為：30Hz、50Hz、100Hz、400Hz、1KHz、1.5KHz、2KHz、3KHz、5KHz、6KHz、7.5KHz、10KHz、12KHz、15KHz可選;
音頻信號源指標: 序號 | 測量項目 | 指標 | 1 | 頻率準確率 | <0.05%< span=""> | 2 | 頻率穩定率 | ±0.05ppm(即0.5×10-7) | 3 | THD | 1kHz典型值0.0025%,30Hz~15kHz<0.05% (共14個頻點) | 4 | THD+N | ≤0.05% | 5 | 頻率響應 | <±0.05db< span=""> |
|
