粗糙度比較樣塊-2
粗糙度比較樣塊

型號:

粗糙度比較樣塊系列

查看同類

名稱:粗糙度比較樣塊
表面粗糙度對比樣塊是用比較法檢查零件表面粗糙度的一種量具
在機械工業生產中得到廣泛的應用

聯系電話,021-6573 0171

上海精密儀器儀表有限公司
021-6573 0171
網站:Shjingmi.com
sh,是"上海"首字母
jingmi,是"精密"全拼
合在一起,shjingmi.com
傳真:021-6573 2715
郵箱:123@shjingmi.com

留言咨詢

型號	名稱	加工方法	Ra值范圍 um	每組塊數

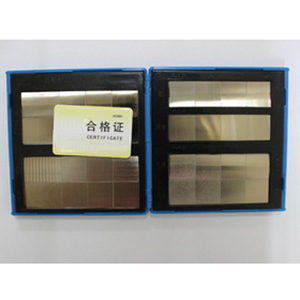

粗糙度比較樣塊-2	粗糙度比較樣塊	刨,平磨	6.3-0.8	8
粗糙度比較樣塊-32塊裝	粗糙度比較樣塊	車外園,磨外園,刨,平磨,鏜內孔,平銑,端銑,研磨	6.3.3.2 1.6-0.012	32
粗糙度比較樣塊-27塊裝	粗糙度比較樣塊	車床,刨床,立銑,平銑,平磨,外磨,研磨	6.3-0.025	27
粗糙度比較樣塊-1	粗糙度比較樣塊	車外園,磨外園	6.3-0.1	8
粗糙度比較樣塊-2	粗糙度比較樣塊	刨,平磨	6.3-0.8	8
粗糙度比較樣塊-3	粗糙度比較樣塊	平銑,端銑	6.3-0.1	8
粗糙度比較樣塊-4	粗糙度比較樣塊	鏜內孔,磨內孔	0.1-0.012	8
粗糙度比較樣塊-5	粗糙度比較樣塊	手研,機研	6.3-0.8	4
粗糙度比較樣塊-6	粗糙度比較樣塊	車外圓	6.3-0.8	4
粗糙度比較樣塊-7	粗糙度比較樣塊	刨	6.3-0.8	4
粗糙度比較樣塊-8	粗糙度比較樣塊	鏜內孔	6.3-0.8	4
粗糙度比較樣塊-9	粗糙度比較樣塊	銼	6.3-0.8	4
粗糙度比較樣塊-10	粗糙度比較樣塊	平銑	6.3-0.8	4
粗糙度比較樣塊-11	粗糙度比較樣塊	端銑	6.3-0.8	4
粗糙度比較樣塊-12	粗糙度比較樣塊	研磨	0.8-0.1	4
粗糙度比較樣塊-13	粗糙度比較樣塊	平磨	0.8-0.1	4
粗糙度比較樣塊-14	粗糙度比較樣塊	磨內孔	0.8-0.1	4
粗糙度比較樣塊-15	粗糙度比較樣塊	磨外園	0.8-0.1	4

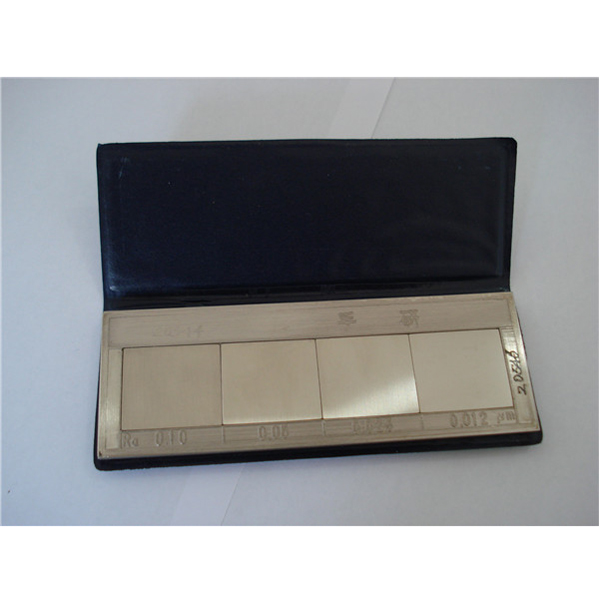

粗糙度比較樣塊-16	粗糙度比較樣塊	手研	0.1-0.012	4
粗糙度比較樣塊-17	粗糙度比較樣塊	機研	0.1-0.012	4
粗糙度比較樣塊-18	粗糙度比較樣塊	線切割	1.6 3.2 2.5 5.0 6.3	5
粗糙度比較樣塊-19	粗糙度比較樣塊	電火花	0.4-25	6
粗糙度比較樣塊-20	粗糙度比較樣塊	拋光	0.8-0.012	7
粗糙度比較樣塊-21	粗糙度比較樣塊	鑄造鋼鐵砂型	3.2 6.3 12.5 25 50 100 800 1000	8
粗糙度比較樣塊-22	粗糙度比較樣塊	拋噴丸	0.2-100	16
粗糙度比較樣塊-23	粗糙度比較樣塊	噴砂	0.8-25	6

粗糙度比較樣塊

粗糙度比較樣塊是用比較法檢查零件表面粗糙度的一種量具，在機械工業生產中得到廣泛的應用。

品名：粗糙度比較樣塊

性能:表面粗糙度樣塊是以比較法來檢查機械零件加工后表面粗糙度的一種工作量具通過目測或放大鏡與被測加工件進行比較，判斷表面粗糙度的級別.

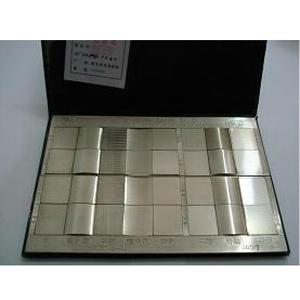

表面粗糙度比較樣塊——27塊裝

制造方法	車床	刨床	立銑	平銑	平磨	外磨	研磨
粗糙度參數公稱值 Ra(um)							0.025
							0.05
					0.1	0.1	0.1
					0.2	0.2
					0.4	0.4
	0.8	0.8	0.8	0.8	0.8	0.8
	1.6	1.6	1.6	1.6
	3.2	3.2	3.2	3.2
	6.3	6.3	6.3	6.3

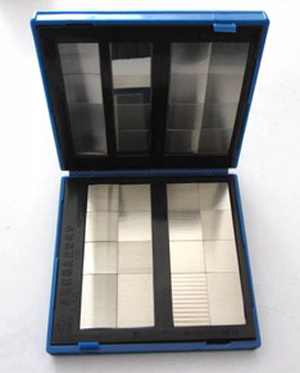

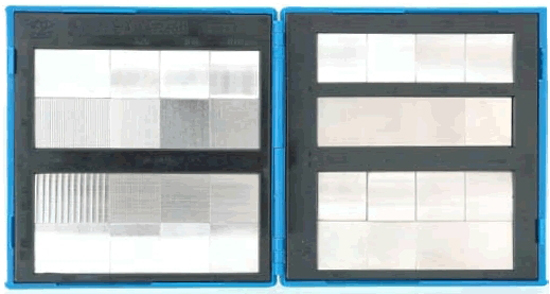

32塊裝

組別	Ra(μm)										質 量 (Kg)
組別	6.30	3.20	1.60	0.80	0.40	0.20	0.10	0.05	0.025	0.012	質 量 (Kg)
車	√	√	√	√							0.142
鏜	√	√	√	√
刨	√	√	√	√
平銑	√	√	√	√
端銑	√	√	√	√
磨外圓				√	√	√	√
平磨				√	√	√	√
研磨							√	√	√	√

組合裝或單組

加工辦法	規格	Ra值 um	每組塊數
車外園磨外園刨平磨鏜內孔平銑端銑研磨	組合式	6.3.3.2 1.6-0.012	32
車外園磨外園	雙組式	6.3-0.1	8
刨平磨	雙組式	6.3-0.8	8
平銑端銑	雙組式	6.3-0.1	8
鏜內孔磨內孔	雙組式	0.1-0.012	8
手研機研	雙組式	6.3-0.8	8
車外園	單組式	6.3-0.8	4
刨	單組式	6.3-0.8	4
鏜內孔	單組式	6.3-0.8	4
銼	單組式	6.3-0.8	4
平銑	單組式	6.3-0.8	4
端銑	單組式	6.3-0.8	4
研磨	單組式	0.8-0.1	4
平磨	單組式	0.8-0.1	4
磨內孔	單組式	0.8-0.1	4
磨外園	單組式	0.8-0.1	4
手研	單組式	0.1-0.012	4
機研	單組式	0.1-0.012	4
線切割	單組式	1.6 3.2 2.5 5.0 6.3	5
電火花	單組式	0.4-25	6
拋光	單組式	0.8-0.012	7
鑄造鋼鐵砂型	單組式	3.2 6.3 12.5 25 50 100 800 1000(998元)	8
拋噴丸	單組式	0.2-100	16
噴砂	單組式	0.8-25	6
