您當前的位置: 顯微鏡 > 測量顯微鏡,讀數顯微鏡(鋼絲,干涉,光切法)

9JV
光切法顯微鏡

型號:

9J系列

查看同類

名稱:光切法顯微鏡
本儀器是以光切法測量零件加工表面的微觀不平度。適用于測量1.0～80微米即原標準▽3-▽9級表面光潔度。對于表面劃痕,刻線或某些缺陷的深度也可用來進行測量

聯系電話,021-6573 0171

上海精密儀器儀表有限公司
021-6573 0171
網站:Shjingmi.com
sh,是"上海"首字母
jingmi,是"精密"全拼
合在一起,shjingmi.com
傳真:021-6573 2715
郵箱:123@shjingmi.com

留言咨詢

型號	名稱	總放大倍數	測量范圍	分辨率	精度	備注
9JV	光切法顯微鏡	目視:510X 攝影裝置放大倍數:約6倍	表面光潔度范圍 1.0～80um (▽3-▽9)			加配高品質數碼相機 不接電腦,也可以直接拍攝儲存
9J	光切法顯微鏡	目視:510X 攝影裝置放大倍數:約6倍	表面光潔度范圍 1.0～80um (▽3-▽9)			基本款
9JD	光切法顯微鏡	目視:510X 攝影裝置放大倍數:約6倍	表面光潔度范圍 1.0～80um (▽3-▽9)			配USB攝像頭. 連接電腦,可拍攝儲存
9JV	光切法顯微鏡	目視:510X 攝影裝置放大倍數:約6倍	表面光潔度范圍 1.0～80um (▽3-▽9)			加配高品質數碼相機 不接電腦,也可以直接拍攝儲存

本儀器是以光切法測量零件加工表面的微觀不平度。適用于測量1.0～80微米即原標準▽3-▽9級表面光潔度。對于表面劃痕、刻線或某些缺陷的深度也可用來進行測量。

光切法特點是在不破壞表面的狀況下進行的。是一種間接測量方法。即要經過計算后才能確定紋痕的不平度。

9J光切法顯微鏡配備數碼相機為：9J-D數碼攝影光切法顯微鏡

技術參數

型號	9J	9J-V	9J-D
儀器本體	1臺	1臺	1臺
測微目鏡	1只	1只	1只
坐標工作臺	1件	1件	1件
V型塊	1件	1件	1件
標準刻尺（連盒）	1件	1件	1件
7倍物鏡	1組	1組	1組
14倍物鏡	1組	1組	1組
30倍物鏡	1組	1組	1組
60倍物鏡	1組	1組	1組
可調變壓器220/4～6/5VA	1只	1只	1只
2.1瓦6伏燈泡(備用件)	3只	3只	3只
數碼攝像系統	-	1套	-
攝影裝置（選購件）	-	-	1件
專用適配鏡及接口	-	1套(品牌電腦及打印機另可選購)	1套(品牌電腦及打印機另可選購)

測量范圍不平度平均高度值（微米）	表面光潔度級別	所需物鏡	總放大倍數	物鏡組件工作距離（毫米）	視場（毫米）
＞1.0～1.6	9	60timesN.A.0.55	510times	0.04	0.3
＞1.6～6.3	8～7	30timesN.A.0.40	260 times	0.2	0.6
＞6.3～20	6～5	14timesN.A.0.20	120 times	2.5	1.3
＞20～80	4～3	7timesN.A.0.12	60 times	9.5	2.5

攝影裝置放大倍數：約6倍

測量不平度范圍：(1.0～80)微米

不平寬度用測微目鏡：0.7微米～2.5毫米；用坐標工作臺：(0.01～13)毫米

儀器重量：約23公斤

外形尺寸：約180×290×470毫米

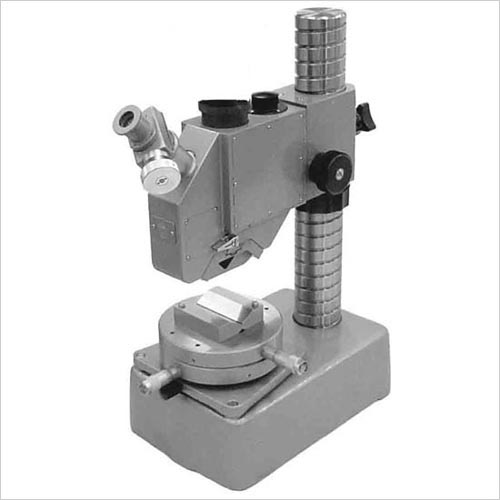

9J光切法顯微鏡

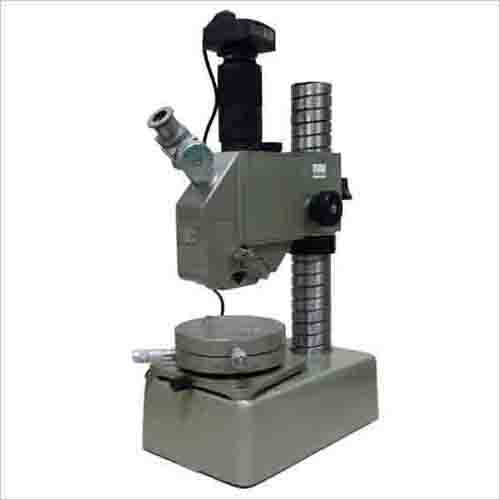

9J-V圖像光切法顯微鏡

9J-D數碼攝影光切法顯微鏡
